使用Swift 3D Xpress创建三维标志教程

怎样用Swift 3D Xpress制作三维标志

在现代设计中，三维标志因其独特的视觉效果和立体感而备受欢迎。Swift 3D Xpress作为一款强大的三维设计工具，能够帮助用户轻松创建并编辑三维标志。本文将从多个维度详细介绍如何使用Swift 3D Xpress制作三维标志。

一、准备工作

首先，确保你已经安装了Macromedia Flash MX 2004和Swift 3D Xpress插件。这些工具是制作三维标志的基础。

二、绘制基础图形

1. 启动Macromedia Flash MX 2004：

打开Flash MX 2004软件，这是制作动画和图形的主要平台。

2. 设置背景：

在属性面板中，将“背景”设置为黑色，为制作标志提供一个清晰的背景。

3. 绘制基础形状：

使用“椭圆”工具在舞台中心绘制一个白色正圆。接着，使用其他颜色在其中心再绘制一个较小的正圆，然后删除小圆，这样便创建出一个圆环。圆环是许多三维标志的基础形状。

4. 添加文字：

选择“文本”工具，在舞台中输入所需的文字（例如，品牌名称或标志的一部分）。在这个例子中，我们输入一个“V”和一个“W”，然后使用“Ctrl+B”键将它们打散，以便进行形状调整。

5. 调整形状：

使用“选择”工具对两个字母形状进行调整，使它们符合你的设计要求。完成调整后，使用“Ctrl+A”键全选，再使用“Ctrl+G”键将它们群组，形成完整的标志形状。

三、进入Swift 3D Xpress编辑器

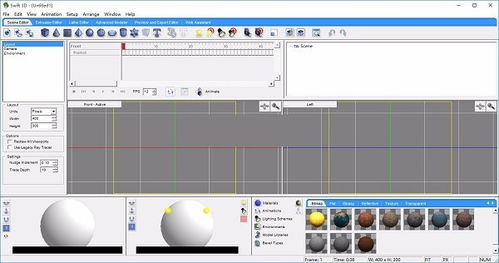

1. 打开Swift 3D Xpress：

在Flash MX 2004中，选择群组后的标志，打开“命令”菜单，然后选择底部的Swift 3D Xpress命令，打开Swift 3D Xpress编辑器。

2. 处理导入通知：

如果图形较复杂，系统可能会推荐将图形转换为AI或EPS格式的矢量文件。在这个例子中，我们可以单击“Proceed To Xpress”按钮继续。

四、创建三维效果

1. 查看3D效果：

在Object Trackball面板中拖动旋转标志，查看其3D效果。此时，标志已经产生了厚度。

2. 调整厚度：

如果对默认的厚度不满意，可以在编辑选项列表框中单击“Sizing”选项，调整“Depth”的值，使模型厚度达到要求。

3. 添加倒角效果：

在Swift 3D Xpress编辑器底部单击“Bevels”标签，在“Bevels Style”面板中选择一种倒角样式（如“Inner Round”），然后拖动到模型上，使模型的边缘产生相应的倒角效果。

五、应用材质和光照

1. 选择材质：

单击“Materials”标签，进入“Reflective”面板，选择一种反射材质，拖动到模型上。注意，需要分三次将所选材质指定给模型的正面、侧面和倒角。

2. 添加光照：

单击“Lighting”标签，选择一种灯光效果，拖动到模型预览窗口中，为场景添加灯光。光源的位置和类型对标志的立体感和外观有显著影响。

六、添加动画效果

1. 选择动画效果：

单击“Animation”标签，选择一种动画效果，拖动到模型上，完成动画设置。系统默认的动画效果由19个关键帧组成，你可以通过预览窗口下方的“Frames”文本框增加或减少关键帧数量，以控制动画的播放速度。

2. 预览动画：

在预览窗口中，使用播放控制按钮预览动画效果。如果对某一方面不满意，可以按照上述方法进行调整。

七、渲染和输出

1. 设置渲染选项：

单击“Render and Export to Flash”标签进行渲染输出。在“Output Options”下方有两个按钮，单击“Vector”进行矢量渲染设置，单击“Raster”进行位图渲染设置。如果模型采用了纹理贴图材质，或想得到更好的光影效果，建议使用位图渲染。

2. 渲染动画：

在一切设置完成后，单击“Render Frames”按钮进行渲染。渲染过程可能需要一些时间，具体取决于计算机配置和模型复杂性。

3. 输出电影夹文件：

渲染完成后，单击“Create Flash Movie Clip”按钮，将模型动画输出为一个电影夹文件。然后返回到Flash MX 2004中，双击舞台中的标志可以进入该电影夹，在时间线面板中可以看到组成动画的所有关键帧。

八、优化和调整
