3D Max制作书报架教程

3Dmax如何制作书报架

3Dmax是一款广泛应用于三维建模、动画和渲染的软件，在室内设计、建筑设计、游戏开发等领域有广泛的应用。书报架作为家庭和办公室中常见的家具，其设计和制作在3Dmax中也可以得到完美展现。本文将详细介绍如何使用3Dmax制作一个书报架，从基本步骤到材质赋予和渲染，全方位展示制作过程。

一、准备工作

在开始制作书报架之前，我们需要先打开3Dmax软件并进行一些基本设置。

1. 打开3Dmax：启动3Dmax2012（或其他版本）软件。

2. 设置单位：通常在开始建模前，建议将单位设置为毫米（mm），以便更精确地控制模型尺寸。

3. 工作区域整理：确保工作区域整洁，可以关闭不必要的面板，以免干扰建模过程。

二、制作书报架框架

书报架的框架是支撑整个结构的基础，因此需要仔细设计和制作。

1. 绘制矩形参考线：

点击【创建】-【图形】-【矩形】，在作图区域绘制一个1280*500mm的矩形作为参考线图案。

绘制完成后，点击【线】，以矩形图案为参考，绘制一个线段图案，然后将矩形参考图案删除。

2. 轮廓处理和挤出：

点击右边工作区中的【样条线】图标，框选所有样条线。

对样条线进行轮廓处理，轮廓系数设置为25mm。

完成后，点击【挤出】，挤出数量设置为120mm，制作出框架模型。

3. 赋予材质：

为框架模型附上一个白色材质球，以便更好地观察模型结构和细节。

4. 转换为可编辑多边形：

选中模型，点击鼠标右键，选择【转换为】-【转换为可编辑多边形】。

点击右边工作区中的【边】图标，选中模型上的边后，点击【切角】右边的小方框，并按图示设置好切角的各个参数，以增加模型的细节和美观度。

三、制作书报架底座

底座是书报架的重要部分，它起到稳定整体结构的作用。

1. 绘制底座矩形：

点击【创建】-【图形】-【矩形】，在作图区域绘制一个500*400mm的矩形图案。

点击【修改】-【挤出】，挤出数量设置为50mm，制作出书报架的底座模型。

2. 调整位置关系：

完成后，调整底座和框架的位置关系，确保它们之间有良好的支撑和衔接。

四、制作书报架层架部分

层架部分用于放置书籍和报纸，是书报架的核心功能区域。

1. 绘制矩形参考线框：

点击【创建】-【图形】-【矩形】，绘制一个矩形参考线框。

点击【线】，以矩形线框为参考绘制一个线段图案。

2. 轮廓处理和挤出：

点击【样条线】，对图案进行轮廓处理后，点击【挤出】，挤出数量设置为450mm，完成层架部分的制作。

3. 复制层架模型：

选中层架模型，拉动复制出另外两个模型副本，完成整个书报架的层架部分。

五、整合和调整

在完成各个部分的制作后，需要进行整合和调整，以确保整体结构的协调性和美观度。

1. 组合模型：

使用【选择并移动】工具，将底座、框架和层架部分进行精确拼接，确保各部分之间有良好的衔接。

2. 细节调整：

仔细检查每个部分的连接处，确保没有空隙或错位。

调整层架之间的间距，以适应不同大小的书籍和报纸。

六、赋予材质和贴图

为书报架赋予合适的材质和贴图，可以增加其真实感和美观度。

1. 设置材质编辑器：

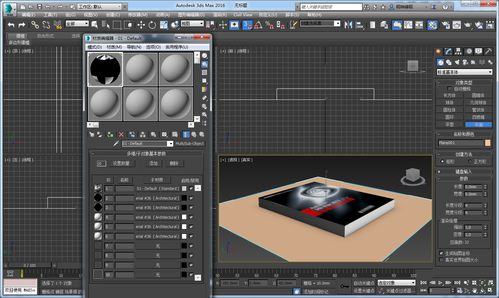

点击【材质编辑器】，弹出材质编辑器设置栏。

设置一个白色材质球并附加给框架模型，用于测试和调整。

2. 设置木纹材质：

再次打开材质编辑器，设置一个枫木材质球，并添加上木纹贴图。

将木纹材质附加给书报架的整个模型，以增加其真实感和质感。

3. 调整UVW贴图：

点击【UVW贴图】，给模型添加一个UVW贴图，以确保木纹贴图能够正确贴合在模型表面。

调整UVW贴图的参数，以获得最佳的贴图效果。
