精通AutoCAD Electrical 2013:实战教程指南

作者:佚名 来源:未知 时间:2025-01-31

AutoCAD Electrical 2013 教程

精通AutoCAD Electrical 2013:实战教程指南 1

AutoCAD Electrical 2013是一款功能强大的电气设计软件,广泛应用于电气工程的各个领域。本文将详细介绍AutoCAD Electrical 2013的基本操作、二维绘图命令、编辑命令以及电气设计实例,旨在帮助初学者快速掌握该软件的使用方法。

精通AutoCAD Electrical 2013:实战教程指南 2

一、AutoCAD Electrical 2013基础操作

精通AutoCAD Electrical 2013:实战教程指南 3

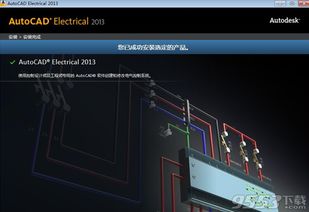

1. 软件安装与启动

首先,用户需要在电脑上下载并安装AutoCAD Electrical 2013。安装完成后,双击桌面上的软件图标启动软件。

2. 操作界面介绍

AutoCAD Electrical 2013的操作界面简洁明了,包括菜单栏、工具栏、绘图区域、命令行窗口和状态栏等部分。用户可以通过这些界面元素进行各种绘图和编辑操作。

3. 文件管理

新建文件:点击菜单栏中的“文件”选项,选择“新建”,可以创建一个新的绘图文件。

打开文件:选择“文件”选项中的“打开”,可以打开已有的绘图文件。

保存文件:点击“文件”中的“保存”或“另存为”,可以保存当前绘图文件。

4. 绘图环境设置

设置图形单位:在“格式”菜单中选择“单位”,可以设置绘图的长度单位和角度单位。

设置图形界限:通过“格式”菜单中的“图形界限”,可以定义绘图区域的边界。

5. 显示控制

实时缩放:使用鼠标滚轮或工具栏中的缩放按钮,可以对绘图区域进行放大或缩小。

实时平移:通过拖动绘图区域中的平移工具,可以移动绘图窗口中的视图。

二、二维绘图命令

1. 直线类命令

绘制直线:点击工具栏中的“直线”按钮,可以在绘图区域中绘制直线。用户可以通过指定起点和终点来绘制任意长度的直线。

绘制多段线:多段线是由多条直线和圆弧组成的连续线段。使用“多段线”命令,可以绘制复杂的多段线图形。

2. 圆类图形命令

绘制圆:点击“圆”按钮,可以指定圆心、半径或直径来绘制圆。

绘制圆弧:圆弧是圆的一部分。通过指定起点、终点和圆心或半径,可以绘制圆弧。

3. 平面图形

绘制矩形:使用“矩形”命令,可以绘制任意大小和方向的矩形。

绘制多边形:多边形是具有多个边的闭合图形。用户可以通过指定边数、中心点和半径来绘制多边形。

4. 图案填充

图案填充:用户可以使用图案填充工具,为图形中的封闭区域填充指定的图案。图案填充可以增加图形的视觉效果和可读性。

三、编辑命令

1. 选择对象

在编辑图形之前,需要先选择对象。用户可以使用鼠标单击、窗口选择或交叉窗口选择等方法来选择对象。

2. 删除及恢复类命令

删除命令:选择对象后,点击“删除”按钮或输入“ERASE”命令,可以删除选中的对象。

恢复命令:如果误删除了对象,可以使用“恢复”命令来撤销删除操作。

3. 对象编辑

移动命令:选择对象后,点击“移动”按钮或输入“MOVE”命令,可以将对象移动到指定位置。

旋转命令:通过“旋转”命令,可以将对象绕指定点旋转指定角度。

缩放命令:缩放命令可以改变对象的大小,而不改变其形状。

4. 复制类命令

复制命令:选择对象后,点击“复制”按钮或输入“COPY”命令,可以将对象复制到指定位置。

镜像命令:镜像命令可以创建一个对象的镜像副本,镜像副本与原图在指定轴线上对称。

5. 改变几何特性类命令

修剪命令:使用修剪命令,可以删除对象之间的重叠部分,使图形更加整洁。

延伸命令:延伸命令可以将对象的端点延伸到指定边界。

四、电气设计实例

1. 绘制交流接触器图形符号

绘制直线:首先,使用直线命令绘制交流接触器的外框和内部连接线。

绘制圆:然后,使用圆命令绘制交流接触器的触点等圆形部分。

平移和修剪:通过平移和修剪命令,调整图形的位置和形状,使其符合交流接触器的实际结构。

2. 绘制热继电器图形符号

绘制矩形:首先,使用矩形命令绘制热继电器的外框。

分解和偏移:将矩形分解为直线,并使用偏移命令绘制热继电器的内部结构和连接线。

修剪和拉长:通过修剪和拉长命令,调整图形的细节部分,使其符合热继电器的实际结构。

3. 绘制风机图形符号

绘制直线和圆:使用直线和圆命令绘制风机的外框和风扇叶片。

偏移和修剪:通过偏移和修剪命令,调整图形的位置和形状,使其符合风机的实际结构。

4. 绘制电气控制图

绘制加热器:使用矩形和直线命令绘制加热器的外形和连接线。

添加连接线:使用直线命令添加加热器与其他电气元件之间的连接线。

插入电气元件:通过插入电气元件库中的符号,将交流接触器、保险丝和电源开关等电气元件添加到电气控制图中。

调整布局:最后,使用移动、缩放和修剪等命令,调整电气控制图的布局和细节部分,使其符合设计要求。

五、总结

通过本文的介绍,读者可以了解到AutoCAD Electrical 2013的基本操作、二维绘图命令、编辑命令以及电气设计实例。在掌握这些基础知识后,读者可以进一步学习AutoCAD Electrical 2013的高级功能和电气设计技巧,提高自己的电气设计能力。同时,建议读者多参考官方文档和教程资源,加深对软件的理解和掌握程度。
