CAD 2009 入门到精通基础教程

CAD2009基础教程：全面掌握设计技能

CAD，即计算机辅助设计，是工程师和设计师们日常工作中不可或缺的工具。AutoCAD 2009作为Autodesk公司推出的一款经典CAD软件，以其强大的功能和灵活的操作性，深受广大用户的喜爱。本教程将详细介绍AutoCAD 2009的基础操作，帮助初学者快速上手，并逐步掌握高级技巧。

首先，我们需要了解AutoCAD 2009的界面布局。打开软件后，你会看到一个包含多个工具栏、菜单栏、绘图区域、命令行窗口和状态栏的复杂界面。这些元素共同构成了AutoCAD的工作环境，每个部分都有其特定的功能。

菜单栏位于界面的顶部，包含了文件、编辑、视图、插入、格式、工具、绘图、标注、修改和窗口等主要菜单。通过点击这些菜单，你可以访问AutoCAD提供的各种命令和功能。例如，在文件菜单中，你可以进行新建、打开、保存、另存为、打印和发布等操作。

工具栏则提供了对这些命令的快速访问方式。AutoCAD 2009默认显示的是标准工具栏、样式工具栏和图层工具栏等。你可以通过自定义工具栏，添加或删除你常用的命令按钮，以提高工作效率。

绘图区域是AutoCAD的核心部分，所有的设计工作都在这里进行。你可以在这个区域内绘制各种二维图形和三维模型。命令行窗口位于绘图区域的下方，用于输入命令和显示提示信息。通过命令行，你可以实现更加灵活和高效的绘图操作。

接下来，我们来看看AutoCAD 2009的基本绘图命令。这些命令是构成设计的基础，掌握它们对于后续的学习至关重要。

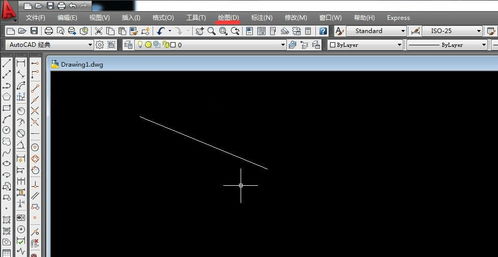

首先是直线命令（LINE）。通过指定起点和终点，你可以绘制一条直线。在绘制过程中，你可以使用正交（ORTHO）和极轴追踪（POLAR）等功能来辅助定位。

圆命令（CIRCLE）用于绘制圆形。你可以通过指定圆心和半径、指定圆心和直径的一个端点、指定圆上的三个点或指定两个切点和半径等方式来绘制圆形。

圆弧命令（ARC）用于绘制圆弧。你可以通过指定起点、终点和圆上的一点，或者通过指定起点、圆心和终点等方式来绘制圆弧。

矩形命令（RECTANGLE）用于绘制矩形。你可以通过指定对角线的两个端点或指定矩形的宽度和高度来绘制矩形。

多边形命令（POLYGON）用于绘制正多边形。你需要指定多边形的边数和一个端点，AutoCAD会自动计算出其他端点的位置并绘制出正多边形。

除了这些基本的绘图命令外，AutoCAD 2009还提供了许多辅助绘图工具，如栅格（GRID）、捕捉（SNAP）、对象捕捉（OBJECT SNAP）和追踪（TRACKING）等。这些工具可以帮助你更加精确地进行绘图操作。

在掌握了基本绘图命令后，我们可以开始学习如何编辑图形。AutoCAD 2009提供了丰富的编辑命令，用于修改现有图形的形状、位置和属性。

移动命令（MOVE）可以将图形对象从一个位置移动到另一个位置。你需要指定移动的起点和终点，AutoCAD会将图形对象按照指定的方向和距离进行移动。

旋转命令（ROTATE）可以将图形对象绕指定点进行旋转。你需要指定旋转的角度和旋转中心，AutoCAD会根据这些参数对图形对象进行旋转。

缩放命令（SCALE）可以改变图形对象的大小。你可以指定缩放的基点、比例因子或参照长度等参数来控制缩放效果。

修剪命令（TRIM）用于删除图形对象超出指定边界的部分。你需要选择修剪边界和要修剪的对象，AutoCAD会自动删除超出边界的部分。

除了这些基本的编辑命令外，AutoCAD 2009还支持复制（COPY）、镜像（MIRROR）、偏移（OFFSET）、阵列（ARRAY）和倒角（CHAMFER）等高级编辑命令。这些命令可以帮助你更加高效地创建复杂的图形。

在绘制和编辑图形的过程中，我们还需要关注图形的属性设置。这些属性包括线条的颜色、线型、线宽以及图层的设置等。

线条的颜色、线型和线宽可以通过特性工具栏或命令行进行设置。你可以根据需要选择合适的颜色、线型和线宽来突出图形的重点部分或表达不同的设计信息。

图层是AutoCAD中一个非常重要的概念。它可以帮助你更好地组织和管理图形对象。你可以创建多个图层，并将不同类型的图形对象放置在不同的图层上。这样，你可以通过控制图层的显示和打印属性来灵活地控制图形的输出效果。

此外，AutoCAD 2009还支持块（BLOCK）和外部引用（XREF）等高级功能。块是一种可以将多个图形对象组合在一起并作为一个整体进行操作的工具。通过创建块，你可以简化图形的绘制过程并提高绘图效率。外部引用则允许你在当前图形中引用其他图形文件的内容，从而实现跨文件的协作和数据共享。

最后，我们需要了解AutoCAD 2009的打印和发布功能。在完成设计工作后，你可能需要将图形输出到纸张或电子文件中以供他人查看或用于生产。AutoCAD 2009提供了强大的打印和发布功能，支持多种输出设备和文件格式。你可以根据需要选择合适的打印设置和输出格式来生成高质量的图形文件。

通过本教程的学习，相信你已经对AutoCAD 2009有了初步的了解，并掌握了基本的绘图和编辑技巧。要成为一名优秀的CAD设计师，还需要不断学习和实践，掌握更多的高级功能和技巧。希望本教程能为你的学习之路提供有益的帮助和指导。
