在CAD中为LSP程序添加命令图标按钮的简易方法

在CAD（计算机辅助设计）软件中，自定义和扩展其功能一直是用户追求高效工作的关键。LSP（LISP程序）作为AutoCAD中一种强大的脚本语言，允许用户创建自定义命令和工具，以简化日常设计任务。然而，仅仅编写LSP程序并不足以让其在CAD界面中脱颖而出，为这些程序添加命令图标按钮，可以极大地提升用户体验和效率。本文将详细介绍如何在CAD中为LSP程序添加命令图标按钮，让你的自定义工具更加直观易用。

首先，了解CAD的界面结构是基础。AutoCAD等CAD软件的界面通常由多个部分组成，包括菜单栏、工具栏、命令行窗口和绘图区域等。工具栏上的图标按钮是用户与软件交互的重要方式之一，它们提供了快速访问常用命令的途径。因此，为LSP程序添加图标按钮，实际上就是将你的自定义命令集成到CAD的工具栏中。

一、准备LSP程序

在开始之前，确保你已经编写并测试了你的LSP程序。这个程序应该包含一个或多个自定义命令，这些命令是你希望在CAD中通过图标按钮快速访问的。例如，你可能编写了一个用于快速绘制特定形状或执行复杂计算的LSP程序。

二、创建图标文件

接下来，你需要为你的自定义命令创建一个图标文件。这个图标将显示在工具栏上，帮助用户识别你的命令。图标文件通常是.BMP、.PNG或.ICO格式的图片，建议尺寸为16x16像素或32x32像素，以确保在工具栏上清晰显示。

1. 使用图像编辑软件（如Photoshop、GIMP或在线图标生成器）创建一个符合尺寸要求的图标。

2. 保存图标文件，并确保其文件名与你的LSP程序中的命令名相关联，以便于后续步骤中的引用。

三、编辑LISP程序以支持图标

虽然CAD本身不直接支持在LSP程序中嵌入图标，但你可以通过一些技巧来实现这一效果。一种常见的方法是利用CAD的VLISP（Visual LISP）环境，它提供了更丰富的功能和接口，包括与CAD界面的更紧密集成。

1. 打开AutoCAD，并进入VLISP编辑器。

2. 在你的LSP程序中，添加代码以定义命令的别名、说明和（如果可能）图标路径。然而，需要注意的是，标准的LISP并不直接支持图标路径的设置。因此，这一步通常是通过后续的工具栏自定义过程来实现的。

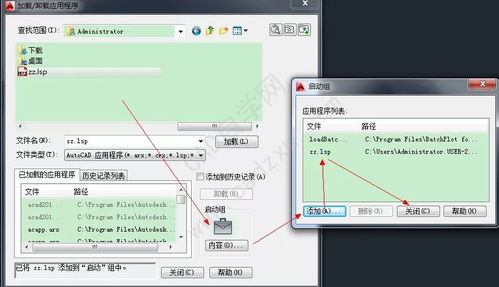

3. 保存并加载你的LSP程序到CAD中，确保它正常工作。

四、自定义工具栏并添加图标按钮

现在，你已经有了LSP程序和相应的图标文件，接下来是将它们集成到CAD的工具栏中。

1. 在AutoCAD中，打开“自定义用户界面”（CUI）编辑器。这通常可以通过在命令行中输入`CUI`或`CUSTOMIZE`命令来访问。

2. 在CUI编辑器中，浏览到“工具栏”选项卡。这里列出了CAD中的所有工具栏，包括默认的和用户自定义的。

3. 选择一个现有的工具栏作为你的自定义命令的容器，或者创建一个新的工具栏。

4. 在选中的工具栏上，点击“新建命令”按钮。这将打开一个对话框，允许你定义新命令的属性。

5. 在“命令”字段中，输入你的LSP程序中定义的命令名。确保这个命令名与你在LISP程序中定义的别名相匹配。

6. 在“说明”字段中，输入命令的简短描述，这将有助于用户理解该命令的用途。

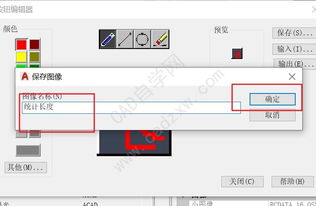

7. 接下来，是关键的一步：为你的命令指定图标。在“图像”字段中，点击“浏览”按钮，然后选择你之前创建的图标文件。确保文件路径正确，且图标文件符合CAD的要求。

8. 完成上述设置后，点击“确定”按钮保存你的更改。此时，你的自定义命令及其图标应该已经出现在你指定的工具栏上了。

9. 为了使更改生效，你可能需要关闭并重新打开AutoCAD，或者根据CUI编辑器的提示进行必要的刷新操作。

五、测试和优化

最后，测试你的自定义工具栏和图标按钮，确保它们按预期工作。在绘图过程中使用这些自定义命令，并收集反馈以优化你的LSP程序和图标设计。

1. 打开一个新的或现有的CAD图纸，尝试从工具栏上点击你的自定义命令图标。

2. 观察命令的执行情况，确保它按预期工作，且没有错误或异常。

3. 如果发现问题，回到LISP程序或CUI编辑器中进行必要的调整。

4. 考虑用户反馈，优化图标的设计和命令的说明，以提高用户体验。

六、分享和分发

一旦你对自定义工具栏和图标按钮感到满意，就可以将它们分享给你的同事或团队成员了。这可以通过将LSP程序和图标文件打包成一个压缩文件，并提供一份简要的安装指南来实现。

1. 将你的LSP程序和图标文件保存在一个文件夹中。

2. 创建一个文本文件（如README.TXT），说明如何安装和使用这些自定义工具。

3. 使用压缩软件（如WinRAR、7-Zip或系统自带的压缩功能）将文件夹压缩
