CAD技巧：轻松掌握快速引线命令图文教程

CAD命令的高效秘籍：快速引线全攻略

在CAD绘图的广阔天地里，每一个命令都像是我们手中的魔法棒，能够勾勒出令人惊叹的设计蓝图。今天，就让我们一同走进CAD命令的深处，揭秘快速引线这一强大而实用的工具。无论是标注、注释还是局部放大，快速引线都能以其独特的功能，成为你绘图路上的得力助手。

一、快速引线初印象

快速引线，正如其名，能够快速地画出带有箭头的引线，帮助你轻松实现标注和注释。在CAD中，快速引线的快捷键是“LE”。只需轻轻一按，就能开启一段高效绘图之旅。

二、快速引线的使用步骤

1. 启动快速引线命令

首先，我们需要在CAD的命令行中输入“LE”，然后按下回车键。这时，CAD会提示你选择引线的起点。

2. 指定引线点

使用鼠标左键单击，指定第一个引线点。这个点将决定引线的起始位置和箭头的方向。接着，继续移动鼠标，指定第二个和第三个点。第二个点将确定引线的长度和位置，而第三个点则用于确定基线的长度。

3. 设置引线样式

在绘制引线之前，我们还可以对引线的样式进行设置。输入“LE”后，再输入“S”，CAD会弹出一个样式对话框。在这个对话框中，我们可以设置引线的颜色、线型、线宽，以及引线的箭头样式、文字样式、文字位置等。

引线设置：可以根据需要选择实线、虚线或其他线型，以及设置线宽。

箭头设置：选择喜欢的箭头样式，如标准箭头、建筑箭头或自定义箭头。

文字设置：可以设置文字的字体、大小、颜色和对齐方式。文字位置可以设置为引线左侧、右侧或上方等。

4. 绘制引线并添加文字

设置好样式后，点击确定按钮，回到绘图区。此时，我们可以点击一个点作为引线的起点，然后移动鼠标绘制引线。在绘制过程中，如果需要调整引线的长度或方向，只需移动鼠标即可。

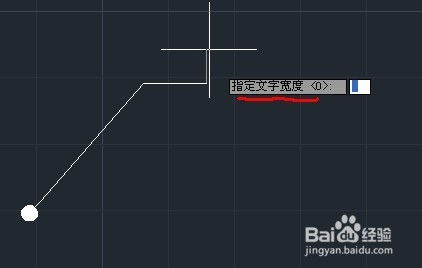

当引线绘制完成后，我们可以输入文字宽度和文字内容。输入文字高度后，按一下空格键，然后输入文本内容。如果需要输入多行文字，可以按回车键换行。当所有文字输入完成后，按ESC键退出绘图模式，保留现有图形。

三、快速引线的常见问题与解决方案

1. 箭头无法显示

有时，在绘制快速引线时，我们会发现箭头并没有显示出来。这通常是由于箭头比例设置过大或引线太短所导致的。为了解决这个问题，我们可以尝试以下方法：

在命令行中输入“D”，然后修改箭头的大小比例，选择“置为当前”即可。

双击快速引线对象，在“对象特征”中修改调整箭头大小。

2. 文字位置不正确

在绘制快速引线时，有时文字的位置并不符合我们的预期。这时，我们可以使用“附着”选项来调整文字的位置。附着选项决定了多行文字相对于引线的位置，可以是文字在引线的左侧、右侧或上方等。

3. 引线长度不合适

如果绘制的引线长度不合适，我们可以通过调整第二个和第三个指定点来改变引线的长度和方向。同时，也可以在样式对话框中设置引线的默认长度和基线长度。

四、快速引线的进阶应用

1. 标注尺寸

快速引线不仅可以用于简单的注释，还可以用于标注尺寸。在绘制机械图纸或建筑图纸时，我们经常需要标注零件的尺寸或房间的大小。这时，我们可以使用快速引线来绘制一条带有箭头的引线，并在引线上添加尺寸文字。

2. 局部放大

在绘制复杂的图纸时，有时需要对某个细节进行局部放大。这时，我们可以使用快速引线来引导观众的目光到放大区域。首先，在需要放大的位置绘制一条快速引线，然后在引线上添加文字说明“局部放大”或相应的比例尺。接着，在图纸的适当位置绘制一个放大的视图，并在视图周围添加边框和比例尺。这样，观众就能轻松找到并理解放大区域的内容。

3. 注释说明

在绘制图纸时，我们可能需要对某个部分进行注释说明。这时，快速引线就成了我们的得力助手。我们可以使用快速引线来绘制一条指向需要注释部分的引线，并在引线上添加文字说明。这样，观众就能更加清晰地理解图纸的内容。

五、快速引线与多重引线的对比

除了快速引线外，CAD还提供了多重引线这一功能强大的工具。多重引线的快捷键是“MLD”，它允许我们创建多条相互关联的引线。与快速引线相比，多重引线具有更多的设置选项和更强大的功能。

设置方式：多重引线的所有设置都是通过多重引线样式（快捷键MLS）进行的。我们可以设置引线的颜色、线型、线宽、箭头样式等，还可以添加前缀和后缀文字。

添加/删除/对齐/合并：多重引线具有添加、删除、对齐和合并引线的功能。这使得我们在处理多条相互关联的引线时更加方便快捷。

应用场景：多重引线通常用于需要标注多个相关点或区域的图纸中。例如，在电气图纸中，我们可以使用多重引线来标注多个开关或插座的位置；在机械图纸中，我们可以使用多重引线来标注多个零件的尺寸或位置关系。

六、结语

快速引线作为CAD中的一项基本命令，虽然看似简单，但却蕴含着无穷的可能性。通过掌握快速引线的使用方法和技巧，我们能够更加高效地绘制图纸、标注尺寸和注释说明。同时，了解多重引线的功能和特点也能帮助我们在处理复杂图纸时更加得心应手。希望本文能够为你带来一些启发和帮助，让你在CAD绘图的道路上越走越远！
