CAD中创建遮罩当前图层块的步骤

在CAD绘图过程中，有时需要对某些图层或图形进行遮蔽，以保护其完整性或突出显示其他部分。通过创建遮蔽当前图层的块，我们可以更有效地管理和编辑图纸。以下是从多个维度详细解析如何在CAD中创建遮蔽当前图层的块。

基础知识与准备

首先，了解CAD中的遮蔽功能至关重要。CAD提供了多种遮蔽方法，包括使用WIPEOUT命令、创建块并进行裁剪等。在进行遮蔽操作之前，请确保您已经打开了需要遮蔽的图纸，并熟悉基本的CAD命令和操作。

使用WIPEOUT命令进行遮蔽

WIPEOUT命令用于创建一整块面，用于遮盖其他图层。这个命令非常直观，但需要一定的技巧来确保遮蔽效果符合需求。

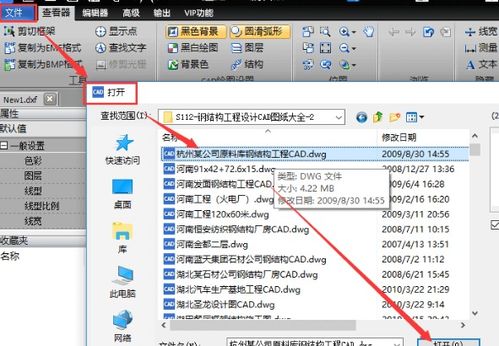

1. 打开图纸：启动CAD并打开需要遮蔽的图纸。

2. 输入WIPEOUT命令：在命令行中输入`WIPEOUT`，然后回车。

3. 绘制遮蔽面：根据提示绘制一个封闭的多线段图形。例如，要遮蔽一个矩形区域，可以依次绘制矩形的四条边，最后输入`C`闭合图形。

4. 调整显示顺序：遮蔽绘制完成后，可能需要调整显示顺序以确保遮蔽效果正确。输入`DR`命令，选择需要显示的图层或对象，然后根据提示将其置于最前或最后。

5. 打开或关闭WIPEOUT：可以通过输入`WIPEOUT`命令，然后回车，接着输入`F`，选择`ON`或`OFF`来打开或关闭WIPEOUT绘制的线段。

使用创建块与裁剪进行遮蔽

另一种常见且灵活的遮蔽方法是创建块，并使用XCLIP命令进行裁剪。这种方法允许遮蔽效果与被遮蔽的图形一起移动，从而避免了遮挡效果与图形分离的问题。

1. 选择需要遮蔽的图形：首先，选择您希望遮蔽的图形对象。

2. 创建块：点击CAD中的【创建块】命令，或直接在命令行中输入`B`。根据提示，为块命名，并选择块的基点（通常是图形的中心或某个关键点）。然后，点击【确定】完成块的创建。

3. 裁剪块：接下来，使用XCLIP命令对块进行裁剪。点击【修改】菜单下的【裁剪-外部参照】命令，或在命令行中输入`XCLIP`。选中刚刚创建的块，右键点击并选择【新建边界】。

4. 绘制裁剪边界：根据需要遮蔽的形状，选择【选择多段线】、【多边形】或【矩形】命令，然后绘制裁剪边界。确保裁剪边界完全包围需要遮蔽的部分。

5. 反向裁剪：在裁剪设置中，选择【反向裁剪】。这样，裁剪边界内的部分将被遮蔽，而边界外的部分将显示。

6. 调整裁剪边界：如果需要调整裁剪边界，可以直接拖拽夹点进行移动。

7. 消除裁剪边框线：默认情况下，XCLIP命令会保留裁剪边框线。如果希望消除这些边框线，可以通过系统变量`XCLIPFRAME`来设置。在命令行中输入`XCLIPFRAME`，然后输入`0`以隐藏边框线。

8. 取消图块遮挡：如果需要取消图块的遮挡效果，可以重复XCLIP命令，选中图块，右键点击并选择【删除】。

注意事项与技巧

在创建遮蔽块时，有几个注意事项和技巧可以帮助您更高效地完成工作：

1. 明确遮蔽需求：在开始遮蔽之前，明确您需要遮蔽的部分和保留的部分。这有助于确定遮蔽的形状和边界。

2. 使用图层管理：利用CAD的图层管理功能，将需要遮蔽的图层设置为不可见或锁定，以避免在绘制遮蔽面时干扰视线。

3. 精确绘制遮蔽面：在绘制遮蔽面时，确保边界线精确且闭合。否则，可能会导致遮蔽效果不完整或产生漏洞。

4. 保存和备份：在进行遮蔽操作之前，建议保存当前图纸并创建备份。这样，即使操作出现错误或不符合预期，您也可以轻松恢复到原始状态。

5. 利用快捷键：熟悉并使用CAD中的快捷键可以大大提高工作效率。例如，使用`L`绘制直线，`C`闭合图形，`Z`缩放视图等。

6. 测试遮蔽效果：在完成遮蔽操作后，务必测试遮蔽效果是否符合预期。可以通过调整显示顺序、移动图形等方式来检查遮蔽效果是否准确。

7. 学习更多技巧：CAD是一个功能强大的绘图工具，拥有众多实用的命令和技巧。通过不断学习和实践，您可以掌握更多高效的方法来完成各种绘图任务。

总结

通过以上步骤和技巧，您可以在CAD中创建遮蔽当前图层的块。无论是使用WIPEOUT命令还是创建块并进行裁剪，都可以实现灵活的遮蔽效果。在实际操作中，请根据您的具体需求和图纸特点选择合适的方法。同时，不断学习和实践新的CAD技巧和方法将有助于提高您的绘图效率和准确性。希望这篇文章能为您提供有价值的参考和帮助！
