如何在CAD辅助设计中绘制棘轮

CAD辅助设计中如何用CAD绘制棘轮

CAD（Computer-Aided Design）即计算机辅助设计，作为一种广泛应用的工程设计软件，已经成为众多工程师和设计师的得力助手。在CAD中绘制复杂的机械零件，如棘轮，是一项重要的技能。棘轮通常用于机械传动系统中，通过其特殊的齿形实现间歇运动。本文将详细介绍如何使用CAD绘制棘轮，从基础绘图命令到复杂图形的生成，全方位展示CAD在辅助设计中的应用。

一、准备工作

首先，打开CAD软件，并确保已经熟悉基本的绘图命令和工具栏的使用。为了更清晰地展示棘轮的绘制过程，建议新建一个图层，专门用于棘轮的绘制，这样可以更好地管理和编辑图形。

二、绘制基础图形

1. 绘制同心圆

使用CAD中的圆命令（快捷键C），绘制两个同心圆。这两个圆的半径分别为50和60个单位。这两个圆将作为棘轮绘制的基础。

2. 设置点样式

在绘制棘轮之前，需要设置点样式，以便在后续步骤中能够清晰地看到等分点。在CAD的菜单栏中找到“格式”，选择“点样式”，在弹出的窗口中选择一个合适的点样式，并将“相对于屏幕设置大小”设置为3%左右。

3. 定数等分

使用定数等分命令（快捷键DIV或通过在命令行输入DIVIDE）将两个同心圆等分为18份。等分后，可以在圆上看到均匀分布的点。如果等分后的点不明显，可以通过调整点样式或放大视图来查看。

三、绘制棘轮齿形

1. 绘制圆弧

打开节点和圆心捕捉模式，使用圆弧命令（快捷键A）绘制两条圆弧。这两条圆弧分别以等分点和圆心作为三点进行连接。通过调整圆弧的起点、终点和方向，可以确保圆弧与等分点和圆心准确连接。

2. 删除多余元素

在绘制完圆弧后，需要删除所有的等分点和较大的同心圆（半径为60的圆）。使用CAD中的删除命令（快捷键E），依次选择并删除这些元素。

3. 修剪图形

使用修剪命令（快捷键TR），修剪掉多余的圆弧线段，使其形成完整的棘轮齿形。修剪命令可以方便地删除与指定边界相交的线段部分。

四、生成完整棘轮

1. 阵列操作

为了生成完整的棘轮，需要使用阵列命令。在CAD的菜单栏中找到“修改”，选择“阵列”，在弹出的窗口中选择“环形阵列”。以小圆的圆心为中点，选中刚才修剪的圆弧作为对象，设置阵列数量为18，填充角度为360度。完成阵列操作后，将得到一个完整的棘轮图形。

2. 绘制辅助圆

为了更清晰地展示棘轮的轮廓，可以再次使用圆命令，绘制两个同心圆，半径分别为20和30。这两个圆将作为棘轮图形的辅助轮廓。绘制完成后，删除最外层的圆（半径为30的圆），只保留半径为20的圆。

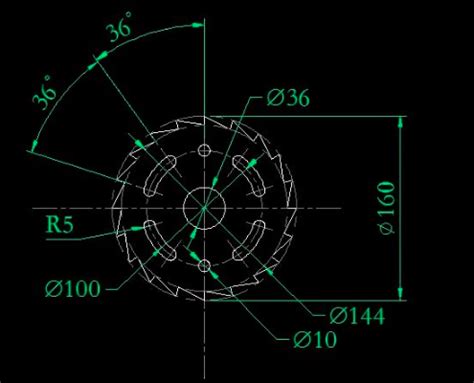

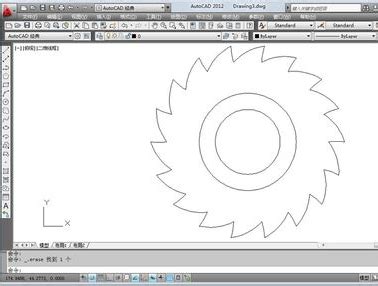

3. 完成棘轮绘制

最后，删除辅助圆（半径为20的圆），保留阵列生成的棘轮图形。此时，一个完整的棘轮已经绘制完成。通过调整视图比例和颜色，可以进一步美化图形，使其更加清晰易读。

五、优化和保存

1. 检查图形

在完成棘轮绘制后，仔细检查图形中的每个部分，确保没有遗漏或错误的线段。可以通过放大视图或使用测量命令来验证图形的准确性。

2. 保存文件

将绘制好的棘轮图形保存到CAD文件中。可以选择一个合适的文件路径和文件名，以便将来查找和编辑。同时，可以保存为不同的文件格式（如DWG、DXF等），以适应不同的需求。

3. 优化图形

为了进一步提高图形的可读性和美观度，可以对图形进行优化。例如，可以调整线宽、颜色、字体等属性，使其更加符合工程制图的标准和规范。

六、注意事项

1. 命令准确性

在绘制棘轮的过程中，需要准确输入CAD命令和参数。例如，在绘制圆和圆弧时，需要确保输入的半径和角度正确无误。在定数等分和阵列操作中，需要准确设置数量和角度等参数。

2. 捕捉模式

为了准确绘制棘轮图形，需要开启节点和圆心捕捉模式。这些捕捉模式可以帮助用户快速准确地选择绘图过程中的关键点。

3. 图形缩放

在绘制和编辑棘轮图形时，可能需要频繁缩放视图以查看不同部分的细节。可以通过双击鼠标滚轮或使用CAD的缩放命令（快捷键Z）来实现视图的缩放。

4. 图形备份

在绘制棘轮的过程中，建议定期保存图形文件并备份。这样可以在意外情况下恢复图形文件，避免不必要的损失。

5. 学习与实践

掌握CAD绘制棘轮的技能需要不断学习和实践。通过参加培训课程、阅读相关书籍和文档以及实际绘图操作，可以不断提高自己的CAD技能水平。

七、结论

CAD作为一种强大的计算机辅助设计软件，在绘制复杂机械零件如棘轮方面具有显著优势。通过熟练掌握CAD的基础绘图命令和高级功能，如定数等分、阵列等，用户可以高效地绘制出符合工程要求的棘轮图形。本文详细介绍了使用CAD绘制棘轮的步骤和注意事项，希望对读者在CAD辅助设计方面的学习和实践有所帮助。
