在SolidWorks中绘制、装配及仿真齿轮运动

在工程设计领域中，SolidWorks作为一款强大的三维计算机辅助设计（CAD）软件，广泛应用于各种机械部件的设计、装配及运动仿真。本文将详细介绍如何使用SolidWorks来绘制齿轮、进行装配以及仿真其运动，旨在帮助读者掌握这一技能，提高工作效率。

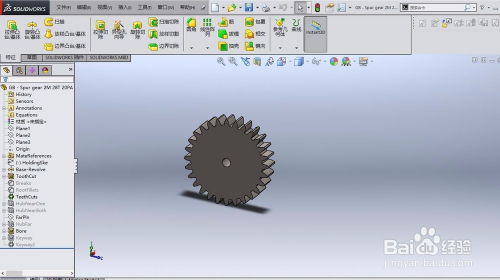

首先，我们来探讨如何在SolidWorks中绘制齿轮。绘制齿轮的步骤包括创建齿轮的基本轮廓、添加齿形以及设定齿轮参数。打开SolidWorks，选择“新建零件”开始绘制。在草图环境中，使用“圆”工具绘制齿轮的中心圆，并确定齿轮的基本尺寸，如直径和齿数。接下来，利用“多边形”工具或“转换实体引用”功能，结合“镜像”或“阵列”命令，可以生成齿轮的初始齿形。为了提高精度和效率，建议使用SolidWorks的“Toolbox”库，该库包含了多种标准件，包括齿轮。通过选择适当的齿轮类型并输入相关参数（如模数、齿数、压力角等），Toolbox可以自动生成精确的齿轮模型。

在绘制齿轮的过程中，需要注意以下几点。一是齿轮的齿形精度直接影响其传动效率和使用寿命，因此应确保齿形参数的准确性。二是齿轮的轮毂部分应根据实际应用场景设计，如轴孔大小、键槽位置等。三是齿轮的材质选择也是设计中的重要环节，不同材质会影响齿轮的强度、耐磨性和重量。完成齿轮的绘制后，可以保存为零件文件，方便后续装配使用。

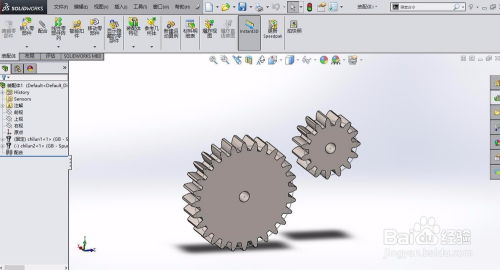

接下来是齿轮的装配过程。在SolidWorks中，装配体（Assembly）环境允许用户将多个零件组合在一起，形成完整的产品模型。首先，新建一个装配体文件，并将之前绘制的齿轮零件插入到装配体中。使用“配合”工具（Mate）来定义齿轮之间的相对位置和运动关系。对于两个相互啮合的齿轮，通常需要设置它们的旋转中心重合（同轴配合），并调整它们的相对角度以确保齿形正确啮合。此外，还可以根据实际需要添加其他零件，如轴、轴承和箱体等，以构建完整的齿轮传动系统。

在装配过程中，确保所有零件之间的配合关系准确无误至关重要。这不仅可以避免运动干涉，还可以提高仿真的准确性。SolidWorks提供了多种配合类型，如重合、平行、垂直、角度、距离和齿轮配合等，用户应根据实际情况选择合适的配合类型。对于复杂的装配体，还可以使用“智能组件”功能来简化装配过程。该功能允许用户将一组零件作为一个整体进行移动和旋转，从而提高了装配效率。

完成装配后，接下来进行齿轮的运动仿真。SolidWorks Motion是SolidWorks提供的运动仿真模块，它允许用户对装配体进行动态模拟，以验证其运动特性。在Motion环境中，可以为装配体添加各种运动类型，如旋转、平移、凸轮运动等。对于齿轮传动系统，通常需要为齿轮添加旋转运动，并设置合适的转速和传动比。此外，还可以添加负载和摩擦力等外部因素，以模拟真实的工作环境。

在进行运动仿真之前，需要进行一些设置。首先，确保所有零件之间的配合关系已经定义清楚，并且没有运动干涉。其次，根据需要为装配体添加材料属性，以便进行质量和惯量的计算。最后，设置仿真时间和步长等参数，以确保仿真的准确性和效率。

开始仿真后，SolidWorks Motion将计算装配体的运动轨迹、速度、加速度等参数，并实时显示仿真结果。用户可以通过观察仿真动画和结果报告来评估齿轮传动系统的性能。例如，可以检查齿轮是否啮合良好、是否存在振动或噪音等问题。如果发现问题，可以返回装配体或零件环境进行修改和优化，然后重新进行仿真验证。

除了基本的运动仿真外，SolidWorks Motion还支持更高级的分析功能，如动力学分析、应力分析和疲劳分析等。这些功能可以帮助用户更深入地了解齿轮传动系统的性能，并为优化设计提供有力支持。例如，通过动力学分析可以评估齿轮在启动和停止过程中的动态响应；通过应力分析可以计算齿轮在承受负载时的应力分布；通过疲劳分析可以预测齿轮的疲劳寿命和潜在失效点。

总之，SolidWorks作为一款功能强大的CAD软件，为齿轮的设计、装配和运动仿真提供了全面的解决方案。通过掌握绘制齿轮的基本技巧、灵活运用装配体环境以及充分利用运动仿真模块的功能，用户可以高效地设计出性能优良、结构合理的齿轮传动系统。这不仅有助于提升产品的质量和可靠性，还可以缩短产品开发周期，降低生产成本。因此，对于从事机械设计工作的专业人员来说，熟练掌握SolidWorks的齿轮设计和仿真技能是非常必要的。
