如何在CAD中轻松实现两条线的完美连接？

在CAD（计算机辅助设计）中，连接两条线是一项基础而重要的操作。无论是绘制简单的几何图形，还是进行复杂的机械设计，掌握这一技巧都至关重要。本文将围绕“CAD连接两条线”的主题，详细探讨其相关的概念、方法、技巧以及实际应用，帮助读者更好地理解和运用这一功能。

在CAD软件中，线条是最基本的绘图元素之一。它们可以是直线、曲线、多段线等，用于构建各种形状和图案。当需要在CAD中连接两条线时，通常意味着要将它们的端点或某部分重合，以形成一个连续、完整的路径或轮廓。这一操作在绘图过程中非常常见，比如绘制多边形、闭合曲线或连接两个机械零件的边缘。

连接两条线的方法有多种，具体取决于线条的类型、位置以及所需的连接效果。以下是几种常用的方法：

一、使用直线命令连接

这是最直接、最常用的方法。首先，选择CAD软件中的“直线”命令（通常在工具栏或菜单中可以找到）。然后，将鼠标光标移动到第一条线的端点上，直到出现捕捉点（通常是一个小方框或圆圈）。点击捕捉点以作为直线的起点。接下来，将光标移动到第二条线的端点，同样等待捕捉点出现，并点击以完成直线的绘制。这样，两条线就被一条新的直线连接起来了。

二、使用延伸命令连接

如果两条线并不直接相邻，但需要将它们连接在一起，可以使用“延伸”命令。首先，选择“延伸”命令，然后按照提示选择一条或多条要延伸的线条（这些线条将成为参考线）。接着，选择要延伸到的目标线条。CAD软件将自动计算并延伸参考线，直到它们与目标线条相交。此时，可以使用修剪命令（TRIM）来去除多余的线段，使连接更加整洁。

三、使用圆角或倒角命令连接

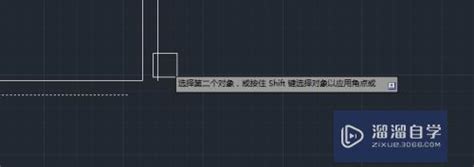

在某些情况下，可能需要将两条线的连接处处理成圆角或倒角。这可以通过使用“圆角”或“倒角”命令来实现。选择相应的命令后，按照提示选择两条要连接的线条，并指定圆角或倒角的半径或角度。CAD软件将自动计算并生成所需的圆角或倒角连接。

四、使用多段线命令连接

多段线（POLYLINE）是一种特殊的线条类型，可以包含直线段、圆弧段等多种元素。如果需要将多条线段连接成一个整体，可以使用多段线命令。首先，选择“多段线”命令，并按照提示依次绘制各个线段。在绘制过程中，CAD软件将自动将它们连接成一个连续的多段线对象。这种方法非常适合绘制复杂的轮廓和路径。

除了以上几种基本方法外，还有一些高级技巧可以帮助用户更高效地连接线条：

1. 利用捕捉和追踪功能：CAD软件中的捕捉（SNAP）和追踪（TRACK）功能可以帮助用户更精确地定位线条的端点和连接点。通过启用这些功能，用户可以轻松地捕捉到线条的端点、中点、垂直点等，从而确保连接的准确性。

2. 使用对象捕捉设置：在CAD中，可以通过设置对象捕捉选项来指定要捕捉的特定点类型。例如，可以设置只捕捉直线的端点或中点，从而避免误捕其他不必要的点。这有助于提高连接线条的效率和准确性。

3. 利用参数化设计：在一些高级CAD软件中，可以使用参数化设计来自动调整线条的位置和长度，以适应其他对象的变化。这可以极大地简化连接线条的过程，并减少手动调整的工作量。

在实际应用中，连接线条的需求非常广泛。例如，在机械设计中，可能需要将齿轮的轮齿与轴连接起来；在建筑设计中，可能需要将房间的墙壁与门窗连接起来。无论在哪个领域，掌握CAD连接线条的技巧都是非常重要的。

以下是一个具体的例子，展示了如何在CAD中连接两条线以绘制一个简单的几何形状：

假设我们要绘制一个由四条边组成的矩形。首先，使用直线命令绘制矩形的两条相邻边。然后，选择其中一条边的端点作为起点，使用直线命令再次绘制一条与相邻边平行的线段（作为矩形的一条长边）。此时，我们已经有了三条边。接下来，我们需要将最后一条边与矩形的起点连接起来。可以选择使用延伸命令将最后一条边的端点延伸到矩形的起点上，或者使用圆角或倒角命令在连接处创建一个圆角或倒角。最后，使用修剪命令去除多余的线段，得到一个完整的矩形。

综上所述，CAD连接两条线是一项基础而重要的操作。通过掌握不同的连接方法和技巧，用户可以更高效地绘制各种形状和图案，满足不同的设计需求。无论是在机械设计、建筑设计还是其他领域，这一技能都将为用户提供巨大的便利和帮助。
