如何在Patran瞬态分析中设置阻尼系数？

在进行Patran瞬态分析时，阻尼系数的设置是确保分析结果准确性和可靠性的重要步骤。阻尼系数不仅影响系统的振动特性和响应，还直接关系到结构的安全性和稳定性。因此，合理设置阻尼系数对于确保分析结果的准确性至关重要。本文将从阻尼系数的概念、类型、影响因素以及如何在Patran中进行设置等多个维度进行详细探讨。

阻尼系数的概念与类型

阻尼系数是衡量系统阻尼大小的物理量，通常用于描述系统对振动的抑制能力。阻尼系数有多种类型，主要包括粘性阻尼系数、结构阻尼系数和等效粘性阻尼系数等。

1. 粘性阻尼系数：粘性阻尼是指由于材料内部摩擦或流体阻力导致的阻尼。粘性阻尼系数通常与速度成正比，其表达式为`c = cv`，其中`c`为粘性阻尼系数，`v`为速度。

2. 结构阻尼系数：结构阻尼是指由于结构材料内部微观结构的摩擦和相互作用导致的阻尼。结构阻尼系数通常与频率有关，其等效粘性阻尼系数可以通过特定的公式计算得到。

3. 等效粘性阻尼系数：等效粘性阻尼系数是指将结构阻尼转换为与粘性阻尼等效的系数，以便在瞬态分析中使用。等效粘性阻尼系数与频率、结构阻尼和材料属性等多种因素有关。

阻尼系数的影响因素

阻尼系数的大小受多种因素影响，主要包括材料属性、结构形式和外部环境等。

1. 材料属性：不同材料的阻尼性能差异较大。例如，橡胶、泡沫等高分子材料通常具有较高的阻尼性能，而金属材料的阻尼性能相对较低。

2. 结构形式：结构的复杂性和连接方式也会影响阻尼系数。例如，焊接结构通常比螺栓连接结构具有更高的阻尼性能。

3. 外部环境：外部环境如温度、湿度等也会对阻尼系数产生影响。例如，随着温度的升高，材料的阻尼性能可能会发生变化。

Patran瞬态分析中阻尼系数的设置

在Patran中进行瞬态分析时，阻尼系数的设置主要包括整体结构阻尼系数、单元结构阻尼系数和阻尼单元的设置等。

1. 整体结构阻尼系数的设置

整体结构阻尼系数通常用于描述整个结构的阻尼性能。在Patran中，可以通过设置“Stuct.Damping Coeff.”（结构阻尼系数）来定义整体阻尼。这个系数与频率无关，但在等效为粘性阻尼系数时需要与频率一起考虑。

在Patran中设置整体结构阻尼系数的步骤如下：

打开Patran软件并加载模型。

在模型树中选择需要设置阻尼的部件或整体结构。

在属性设置窗口中找到“Damping”选项。

将“Stuct.Damping Coeff.”设置为所需的阻尼系数值。

2. 单元结构阻尼系数的设置

单元结构阻尼系数用于描述单个单元的阻尼性能。在Patran中，可以通过设置弹簧单元或阻尼单元的阻尼系数来定义单元阻尼。

对于弹簧单元，可以在弹簧单元属性定义对话框中找到“Damping Coefficient”（阻尼系数）选项，并设置所需的阻尼系数值。

对于阻尼单元，可以直接在阻尼单元属性定义对话框中设置阻尼系数。

3. 阻尼单元的设置

阻尼单元是一种专门用于描述系统阻尼的单元类型。在Patran中，可以通过设置阻尼单元来更精确地描述系统的阻尼性能。阻尼单元的设置包括定义阻尼单元的类型、设置阻尼系数以及连接阻尼单元与结构的其他部分。

在Patran中设置阻尼单元的步骤如下：

打开Patran软件并加载模型。

在模型树中创建新的阻尼单元或选择已有的阻尼单元。

在阻尼单元属性定义对话框中设置阻尼单元的类型（如粘性阻尼单元、结构阻尼单元等）。

设置阻尼系数。对于粘性阻尼单元，需要设置粘性阻尼系数；对于结构阻尼单元，需要设置结构阻尼系数，并通过公式转换为等效粘性阻尼系数。

将阻尼单元与结构的其他部分连接起来，确保阻尼效果能够正确传递到整个结构。

阻尼系数设置的实例分析

为了验证阻尼系数设置的正确性，可以通过实例分析来验证。例如，可以建立一个单自由度系统，并在系统的顶部施加正弦激励，然后分别设置不同的阻尼系数，观察系统的瞬态响应。

模型建立：建立一个单自由度系统，包括一个弹簧和一个质量块。设置弹簧的刚度为10106N/m，质量块的质量为16kg，系统的固有频率为4Hz。

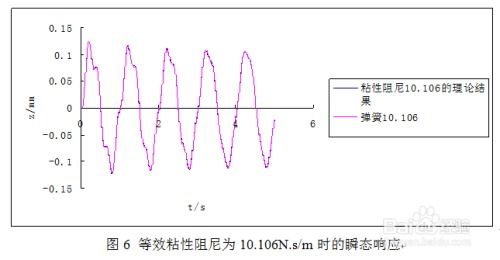

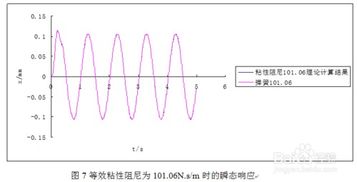

阻尼系数设置：分别设置无阻尼、等效粘性阻尼系数为10.106 N·s/m和101.06 N·s/m的情况。在无阻尼情况下，系统的振动将无限持续；在等效粘性阻尼系数为10.106 N·s/m时，系统的振动将逐渐衰减；在等效粘性
