揭秘：2P漏电保护器的正确接线步骤详解

2P漏电保护器怎样接线

2P漏电保护器是一种常见的电气保护装置，主要用于检测电路中的漏电情况，并在漏电超过设定值时切断电源，以保护人身和设备安全。正确的接线是确保漏电保护器正常工作的关键。下面将从多个维度详细介绍2P漏电保护器的接线方法。

一、准备工作

在进行接线之前，必须确保关闭总电源，以避免触电风险。同时，准备好必要的工具和材料，如螺丝刀、剥线钳、多功能电表、绝缘手套和护目镜等。穿戴合适的个人防护设备，特别是在处理高压电线时，更要注重安全。

二、认识漏电保护器

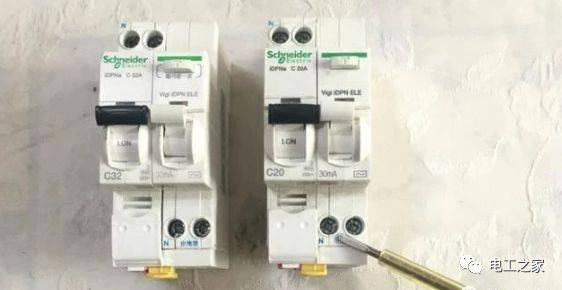

2P漏电保护器通常有四个接线端子，分别为两个进线端子和两个出线端子。进线端子标记为“L（火线）”和“N（零线）”，出线端子也相应地标记为“L”和“N”。有些型号可能还有额外的标记，如“Line（进线）”和“Load（出线）”，以帮助区分。

三、接线步骤

1. 剥线

使用剥线钳剥去适当长度的电线绝缘层，一般为10-12毫米。剥线时，确保电线的裸露部分没有损坏，避免在使用过程中出现短路或接触不良的情况。

2. 检查电线

用多功能电表检查电线端是否有电流，确保电线完好。这一步非常重要，能够避免在接线过程中出现因电线损坏导致的故障。

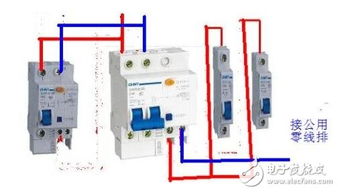

3. 接入进线端子

将火线（通常颜色为红色、黄色或黑色）接入进线端子的“L”，将零线（通常颜色为蓝色或白色）接入进线端子的“N”。用螺丝刀拧紧压线螺钉，确保电线连接牢固。接线完成后，再用多功能电表测量，确保接触良好，无短路或接触不良现象。

4. 接入出线端子

将出线端子的“L”和“N”分别接入到需要保护的电路中的火线和零线。同样，用螺丝刀拧紧压线螺钉，确保电线连接牢固。在接线过程中，要确保火线与零线不要接错，否则会导致漏电保护器无法正常工作。

5. 检查接线

在所有接线完成后，仔细检查每个接线端子，确认电线没有松动或接触不良的情况。用多功能电表测量端子上的电压，确保电压正常。

四、接线注意事项

1. 顺序不能颠倒

接线过程中，一定要按照接线说明书的顺序进行接线，确保火线、零线分别接入正确的端子，顺序不能颠倒。如果接线顺序错误，可能会导致漏电保护器失效或出现漏电等安全隐患。

2. 标记清晰

在进行接线时，标记清晰的电线可以帮助区分火线、零线，避免接错。同时，一些型号的漏电保护器也有额外的标记，如“Line”和“Load”，要仔细识别并正确接线。

3. 使用合适的工具

使用合适的工具，如剥线钳、螺丝刀等，可以确保接线过程顺利，避免损坏电线或接线端子。

4. 检查与测试

接线完成后，一定要进行仔细的检查，确保每个接线端子都连接牢固。使用多功能电表测量电压和电流，确保接线正确，漏电保护器能够正常工作。按下漏电保护器的测试按钮，确保其能够正常跳闸，断开电路。

五、漏电保护器的调试与使用

1. 调试

接线完成后，插上保险丝并开启电源，观察漏电保护器工作是否正常。调整漏电保护器的漏电动作电流，一般建议设定在总电流的30%左右。如果漏电保护器不能正常工作，应立即停止使用并检查接线是否正确。

2. 定期检查

在使用漏电保护器时，应定期检测其工作正常性，特别是漏电动作电流是否符合要求。定期检查可以帮助及时发现并解决问题，避免漏电保护器失效导致的安全事故。

3. 安装位置

漏电保护器的安装位置要符合要求，一般要求安装在电源开关和负载之间。这样可以有效保护负载和人身安全，避免因漏电导致的电击事故。

4. 使用注意事项

在使用漏电保护器时，要注意不要拆除或放弃原有的安全防护措施。漏电保护器只能作为电气安全防护系统中的附加保护措施，不能替代其他安全设备。

六、常见故障排除

1. 漏电保护器不跳闸

如果漏电保护器不能正常跳闸，可能是接线错误或漏电保护器本身故障。此时，应检查接线是否正确，用多功能电表测量电压和电流，确认漏电保护器是否损坏。

2. 漏电保护器频繁跳闸

如果漏电保护器频繁跳闸，可能是电路中存在漏电现象。此时，应检查电路中的电线、插座、电器等设备，找出漏电原因并及时修复。
