电流互感器接线全攻略：轻松掌握正确方法

电流互感器的接线方法

电流互感器作为电力系统中至关重要的组件，在电流测量和保护电路中发挥着关键作用。其接线方法的正确性和合理性直接关系到电力系统的安全性和稳定性。本文将详细介绍电流互感器的多种接线方法，帮助读者全面了解这一重要设备的应用。

一、电流互感器的基本概念

电流互感器（CT）是一种用于变换电流的设备，通过电磁感应原理将大电流变换为小电流，从而便于测量和保护。在电力系统中，电流互感器广泛应用于测量、控制和保护回路中。它不仅能将高电流降低到易于测量的范围，还能实现电气隔离，保护测量和保护设备免受高电压和高电流的损害。

二、电流互感器的接线方法

1. 一台电流互感器接线方法

这是最简单的接线方法，通常用于测量单相回路中的电流。一台电流互感器通过电流线圈将一次侧的大电流变换为二次侧的小电流，供电流表或其他测量设备使用。这种接线方式适用于对称三相电路中线路上的电流测量，尤其适用于负荷平衡且只需要测量一相电流的情况。

2. 两台电流互感器接线方法

（1）不完全星形接线方法

不完全星形接线方法利用两台电流互感器分别接在三相电路中的两相上。这种方法适用于测量三相电流和保护相间短路故障。当其中两相发生短路时，电流互感器可以检测到异常电流，从而触发保护装置。

（2）V形接线方法

V形接线方法是将两台电流互感器分别接在三相电路中的两相上，形成V形结构。这种方法同样适用于测量对称和不对称三相三线电路中的电流。三相电流矢量和为零，因此未装互感器的一相电流可以通过计算得到。这种接线方式在测量三相三线电路时较为常用，也可用于继电保护，但灵敏度相对较低。

（3）二相电流差接线方法

二相电流差接线方法是将两台电流互感器分别接在三相电路中的两相上，通过计算两台互感器二次侧电流的差值来反映电流变化。这种接线方法适用于线路、电机、并联电容器的继电保护接线，具有较高的灵敏度。当发生故障时，流过继电器的电流是两台电流互感器二次电流的相量差，从而能够准确判断故障类型。

3. 三台电流互感器接线方法

（1）星形接线方法

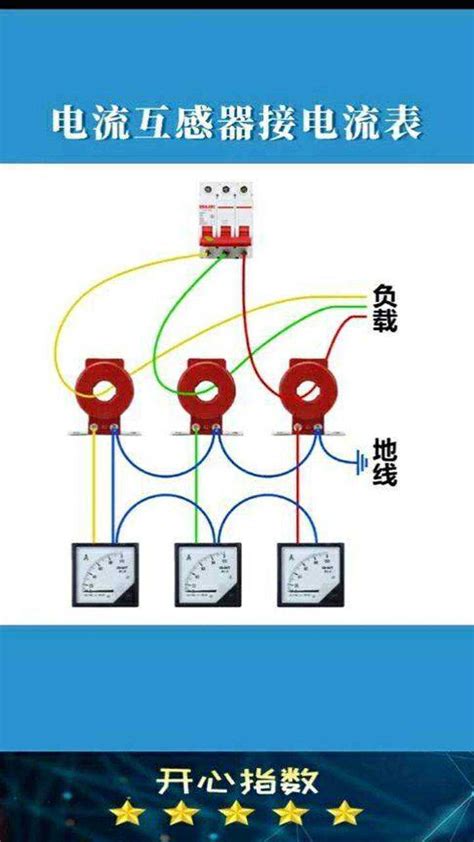

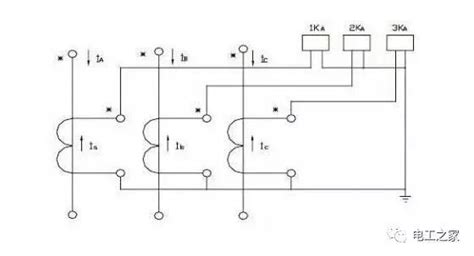

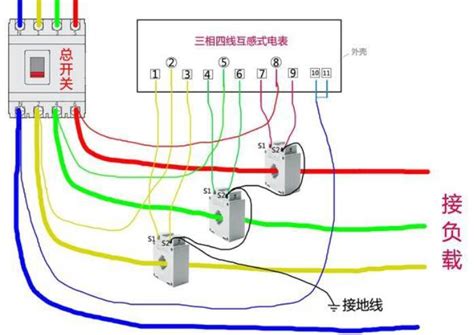

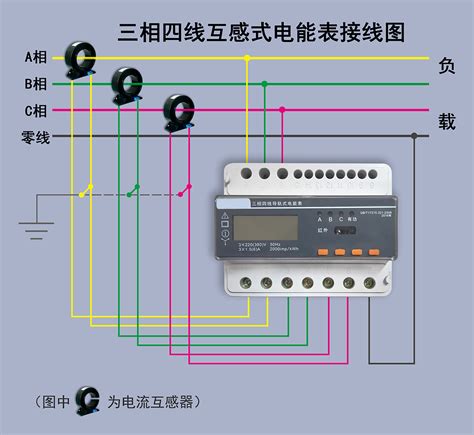

星形接线方法是最常见的三相电流互感器接线方式之一。三台电流互感器分别接在三相电路中的每一相上，形成星形结构。这种方法适用于测量对称和不对称三相电路（包括三相四线）中的电流，可保护各种形式的故障。星形接线方法具有可靠性和灵敏度高的优点，在高压大电流接地系统以及大型变压器、电动机的差动保护、相间短路保护和单相接地短路保护中广泛应用。

（2）角形接线方法

角形接线方法是将三台电流互感器分别接在三相电路中的每一相上，形成角形结构。这种方法适用于配合三个电流继电器保护各种短路故障。角形接线方法在测量三相电流时具有独特的优势，能够准确反映电流的变化情况，并在发生故障时及时触发保护装置。

（3）零序保护接线方法

零序保护接线方法是利用三台电流互感器构成零序电流互感器，用于零序接地保护。在三相四线制系统中，当发生单相接地故障时，零序电流互感器能够检测到零序电流，从而触发保护装置。虽然测量零序电流的最佳方案是采用零序电流互感器，但在某些情况下，三台电流互感器构成的零序保护接线方法也能提供有效的保护。

三、电流互感器接线注意事项

1. 极性连接：电流互感器的极性连接必须正确，否则会导致测量和保护装置误动作。在接线过程中，应严格按照设备说明书的要求进行极性连接。

2. 接地：400V以下的电流互感器不需要接地，而10kV及以上的电流互感器非极性端必须接地。在接线过程中，应确保电流互感器的接地可靠，以避免因接地不良导致的安全隐患。

3. 分相接地：在接线过程中，强烈推荐采用分相接地的方式，即将电流回路与电压回路分开接地。这样可以避免不同回路之间的干扰，提高测量的准确性和可靠性。

4. 二次回路：电流互感器的二次回路应保持良好的接触和绝缘性能，避免接触不良和绝缘损坏导致的测量误差和保护装置误动作。

5. 校验：在安装和接线完成后，应对电流互感器进行校验，以确保其测量和保护功能的准确性。校验内容包括极性校验、变比校验和误差校验等。

四、电流互感器接线方法的实际应用

1. 单相回路：在低压动力线路等负荷平衡的三相电路中，通常采用一台电流互感器接线方法，用于测量电流或接过负荷保护装置。

2. 三相电路：在高压大电流接地系统以及大型变压器、电动机的差动保护
