AUTOCAD中轴网尺寸标注的操作指南

在建筑设计和制图过程中，AUTOCAD是一款广泛使用的绘图软件，它提供了丰富的工具和命令，使得绘图和标注工作变得高效而精确。轴网的尺寸标注是建筑设计图纸中的重要一环，它决定了建筑物的整体布局和尺寸。本文将详细介绍如何使用AUTOCAD进行轴网的尺寸标注，从准备工作、绘制轴网、标注设置、具体标注步骤以及注意事项等多个维度展开，旨在帮助读者掌握这一关键技能。

准备工作

在使用AUTOCAD进行轴网尺寸标注之前，需要确保已经安装并打开了AUTOCAD软件，进入了绘图页面。通常，为了更高效地绘图，会结合使用天正绘图等插件，此时CAD软件作为主体，天正绘图作为快捷工具栏显示在窗口左侧。准备工作完成后，就可以开始进行轴网的绘制了。

绘制轴网

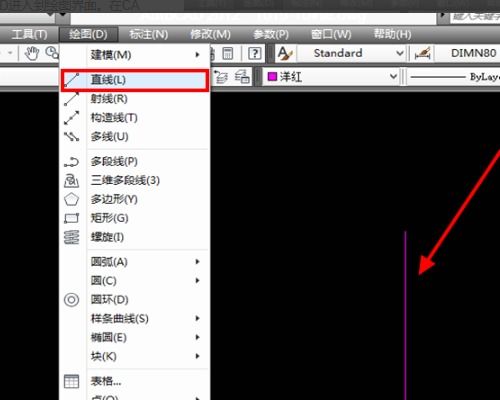

绘制轴网是尺寸标注的前提。在AUTOCAD中，轴网的绘制通常通过“轴网柱子——绘制轴网”命令来完成。

1. 选择命令：在左侧的快捷工具栏中选择“轴网柱子——绘制轴网”选项，进入轴网绘制命令。

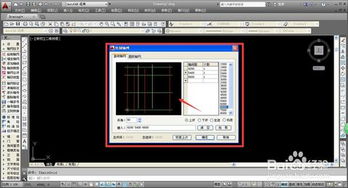

2. 设置轴网属性：系统会弹出轴网的设置窗口，在这里可以自定义轴线的各种属性，包括轴线的间距、左进、右进、上开、下开等项目。这些设置决定了轴网的基本布局和尺寸。

3. 预览与确认：设置完成后，可以在左侧的显示窗口中预览轴线的输出浏览，确保轴线的位置和间距符合设计要求。确认无误后，点击确定，系统会自动输出轴网。

4. 放置轴网：使用鼠标左键点击绘图页面上的具体位置，放置轴网。这样，图纸的轴线绘制就完成了。

标注设置

完成轴网的绘制后，接下来进行轴网的尺寸标注。标注的设置同样重要，它决定了标注的准确性和可读性。

1. 选择标注命令：在左侧工具栏中选择“轴网柱子——轴网标注”选项，进入轴网标注命令。

2. 设置标注属性：系统会弹出标注设置窗口，在这里可以设置标注的起始轴号、标注方式（单侧标注或双侧标注）等属性信息。起始轴号通常根据轴线的方向进行设置，例如竖向轴线从左到右为数字，可以设置为从1开始。

3. 确认设置：完成设置后，将鼠标移动到绘图页面，系统会自动出现提示信息，准备进行标注。

具体标注步骤

1. 确定起始轴线：在绘图页面上，首先点击一条轴线作为标注的起始轴线。选中的轴线会变成虚线显示，方便确认。

2. 确定终止轴线：接着，系统提示选择终止轴线。再次点击一条轴线作为终止轴线。通常，选择的起始轴线和终止轴线应属于同一方位，标注时这一方位的轴线将统一为数字或字母。

3. 系统选定中间轴线：确定起始轴线和终止轴线后，系统会自动选定这两个轴线之间的所有平行轴线，并全部以虚线显示。如果某些轴线不需要标注，可以点击相应轴线取消选定。

4. 确认并输出标注：确定无误后，按下空格键，系统会自动对选定的轴线进行标号，并标注轴网尺寸。标注线通常为绿色线条，标注字体为白色，方便区分和查看。

5. 进行另一方向的标注：完成一个方向的标注后，需要修改设置窗口中的起始轴号，通常为字母，然后进行另一方向的标注。标注方式与前面相同，依次点击起始轴线和终止轴线，确认后输出标注。

注意事项

在进行轴网尺寸标注时，需要注意以下几点，以确保标注的准确性和高效性：

1. 精确绘制轴网：轴网的绘制要精确，因为标注系统会自动根据实际轴网的尺寸进行标注。如果轴网绘制有偏差，标注也会出现偏差。

2. 及时保存：在进行CAD绘图时，要经常保存文件，避免因意外情况导致数据丢失。

3. 检查标注：完成标注后，仔细检查标注是否正确，包括起始轴号、标注方向、标注间距等。如果发现错误，及时更正。

4. 修改标注：如果需要修改标注，可以直接双击标注符号处，进入修改命令。使用退格键可以删除原有的标注符号，并进行重新输入。

5. 遵循规范：在标注过程中，要遵循相关的建筑制图规范，确保标注的准确性和可读性。例如，标注符号的排列顺序、标注线的样式和颜色等，都应符合规范要求。

6. 跳过特定字母：为了避免误会，一些字母在标注中会自动跳过，如字母O。这是因为在建筑制图中，字母O和数字0容易混淆。因此，在设置起始轴号时，要注意避免使用这些容易混淆的字母。

总结

使用AUTOCAD进行轴网的尺寸标注是一项重要的技能，它涉及到绘图、设置、标注等多个环节。通过精确绘制轴网、合理设置标注属性、遵循规范进行标注，可以确保标注的准确性和可读性。同时，注意及时保存文件、检查标注正确性、遵循建筑制图规范等，也是提高标注效率和准确性的关键。希望本文的介绍能够帮助读者掌握这一技能，更好地应用于建筑设计和制图工作中。
