电压表和电流表串联在电路中时是否有示数？

探究电压表和电流表串联在电路中的示数情况

在电路分析中，电压表和电流表作为两种基本的测量工具，分别用于测量电路中的电压和电流。当它们被串联在同一个电路中时，会发生一些有趣的现象，这些现象不仅有助于我们更好地理解电路的工作原理，还能在实际应用中提供重要的参考。本文将详细探讨电压表和电流表串联在电路中的示数情况，并通过理论分析和实验验证来得出结论。

首先，我们需要了解电压表和电流表的基本工作原理。电压表通常具有高内阻，这意味着它在电路中的电流消耗非常小，几乎可以忽略不计。因此，电压表主要用来测量电路中的电压降，即两点之间的电位差。而电流表则具有低内阻，能够方便地让电流通过，从而准确测量流过它的电流强度。

当电压表和电流表串联在电路中时，由于它们各自的特性，电路的行为将发生显著变化。由于电压表的高内阻，它实际上会像一个开路一样阻碍电流的流动。这意味着，当这两个仪表串联时，整个电路的电流将会受到电压表内阻的显著影响，导致电流变得非常小。

现在，让我们具体分析一下这种情况下两个仪表的示数。

对于电流表来说，由于其串联在电路中且电路的总电流非常小（主要受到电压表高内阻的限制），因此电流表的示数将会非常接近于零。电流表的设计原理就是基于测量流过它的电流，而在这种情况下，流过它的电流几乎为零，所以它的示数也几乎为零。

对于电压表来说，情况则有所不同。虽然电压表的内阻很高，但它仍然允许极小的电流通过。更重要的是，电压表是用来测量两点之间的电位差的。在串联电路中，电压表将测量整个电路（或至少是电压表两端）的电压降。由于电路中的其他元件（如电阻器、电源等）与电压表串联，因此电压表将显示这些元件和电源共同产生的总电压。换句话说，电压表将显示电路的总电压或接近总电压的值（取决于电压表的内阻与电路中其他元件的阻抗之比）。

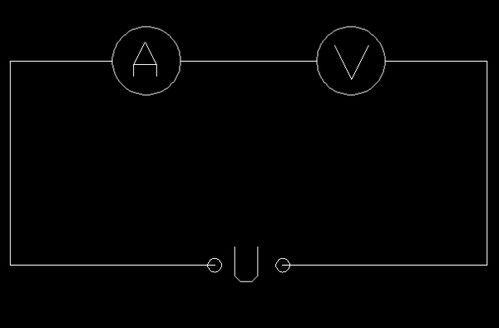

为了更直观地理解这一现象，我们可以进行一个简单的实验。假设我们有一个12V的直流电源、一个电流表、一个电压表以及若干导线。我们将电流表与电压表串联起来，然后接入电路中。此时，我们可以观察到以下现象：

1. 电流表的示数几乎为零。这是因为电压表的高内阻限制了电流的流动，使得流过电流表的电流变得非常小。

2. 电压表的示数接近于电源电压（在本例中为12V）。这是因为电压表测量的是它两端之间的电位差，而在串联电路中，这个电位差基本上等于电源电压。

需要注意的是，虽然上述分析是基于理想情况的假设（即电压表的内阻无限大，电流表的内阻为零），但在实际应用中，这两个仪表的内阻都是有限的。因此，在实际电路中，电流表和电压表的示数可能会受到一些微小的影响。然而，在大多数情况下，这些影响是可以忽略不计的，因为电压表的内阻通常远大于电路中的其他元件（如电阻器、电感器等）的阻抗，而电流表的内阻则远小于这些元件的阻抗。

此外，还需要注意的是，在实际电路中，如果电压表和电流表串联使用，可能会对电路的正常工作产生不利影响。因为电压表的高内阻会显著限制电流的流动，这可能会导致电路中的其他元件无法正常工作。因此，在设计和构建电路时，我们通常不会将电压表和电流表串联使用。相反，我们会将它们并联在需要测量的元件或电路两端，以分别测量电压和电流。

综上所述，当电压表和电流表串联在电路中时，我们可以观察到以下现象：电流表的示数几乎为零，而电压表的示数则接近于电源电压。这是因为电压表的高内阻限制了电流的流动，并使得它成为一个近似的开路；同时，电压表测量的是它两端之间的电位差，这个电位差在串联电路中基本上等于电源电压。虽然在实际应用中这两个仪表的内阻都是有限的，但在大多数情况下这些影响是可以忽略不计的。因此，在设计和分析电路时，我们可以根据这些理想情况来近似地预测电路的行为。

最后需要强调的是，虽然电压表和电流表是电路分析中不可或缺的工具，但在实际使用中我们需要根据具体情况选择合适的测量方法，并确保测量结果的准确性。例如，在测量大电流或大电压时，我们需要选择具有相应量程和精度的仪表；在测量小信号或微弱信号时，我们则需要采取适当的放大或滤波措施来提高测量的灵敏度和准确性。同时，我们还需要注意仪表的安全使用问题，避免因为误操作或疏忽大意而造成仪表损坏或人身伤害等意外事故。
