Protel99SE使用教程

Protel99SE是ProklTechnology公司基于Windows环境下开发的电路板设计软件，以其功能强大、人机界面友好、易学易用的特点，成为大中专院校电学专业必学课程，也是业界人士首选的电路板设计工具。本文将详细介绍Protel99SE的使用方法，帮助用户快速掌握这款软件的操作技巧。

一、软件安装与配置

首先，确保在Windows系统下正确安装Protel99SE。安装完成后，首次运行时会发现原理图和PCB各已经添加了一个库，但可能无法再添加系统默认的其他库（更别说自定义的库）。此时，需要手动配置库文件。

1. 配置原理图库：

找到C盘（系统盘）下的ADVSch99SE.ini文件（位于C:\windows文件夹内）。

用记事本打开ADVSch99SE.ini文件，在[Change Library File List]下找到File0。等号后面的内容就是默认已经添加的库，将其改为自定义的库路径（确保路径正确）。

若要添加多个库，依次添加File1、File2等，并修改Count值。例如：

```

Count=3

File0=D:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddb

File1=D:\Program Files\Design Explorer 99 SE\Library\Sch\SHCLIB.ddb

File2=D:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb

```

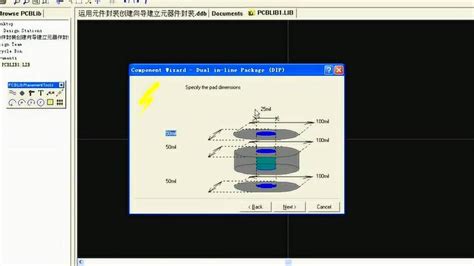

2. 配置PCB库：

找到ADVPCB99SE.ini文件（同样位于C:\windows文件夹内）。

用记事本打开ADVPCB99SE.ini文件，在[PCB Libraries]下找到File0进行修改或添加。例如：

```

Count=3

File0=D>MSACCESS:$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCBFootprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

File1=D>MSACCESS:$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>MyPCB.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File2=D>MSACCESS:$RP>D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>SMD series.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

```

注意，必须知道DDB文件里具体PCB库的文件名，如Adcpcb.DDB的库文件名为Footprint.lib。如果不清楚库文件名，打开DDB文件即可查看。

二、电路原理图设计

1. 创建新原理图文件：

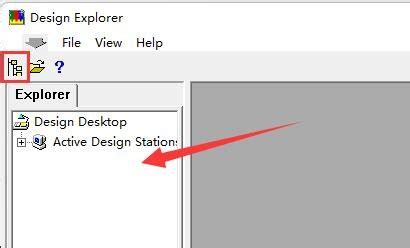

进入Protel99SE后，在Documents中通过右键选择“New”，建立“Schematic Document”文件。

打开后即可进行电路原理图的编辑，将元件拖放到编辑框里，按电路的样子搭好，整体上排列匀称。

2. 元件操作：

加载元件库：通过“Place”菜单中的“Part”选项，从元件库中选择需要的元件。

元件属性编辑：双击元件或右键选择“Properties”进行属性编辑，包括元件名称、封装形式等。

移动元件：选中元件后，按空格键可旋转元件；拖动元件到指定位置。

元件复制与粘贴：选中元件后，使用Ctrl+C和Ctrl+V进行复制和粘贴。

3. 连线与编辑：

局部连线：根据电路需要，使用“Wiring Tools”工具栏进行连线。

全局修改：如果需要修改多个元件的封装形式，可以通过“Tools”菜单中的“Change Component”选项进行全局修改。

4. ERC检查：

在完成电路原理图设计后，通过“Tools”菜单中的“ERC”选项进行电气规则检查，确保电路设计正确无误。

三、PCB设计

1. 创建新PCB文件：

通过“File”菜单中的“New”选项，选择“PCB Document”创建新PCB文件。

2. 元件布局：

从原理图生成网络表（Netlist），导入到PCB文件中。

使用“Place”菜单中的“Component”选项，按照网络表中的元件信息，在PCB文件中放置元件。

根据电路功能块进行元件布局，确保元件之间的连接合理且易于布线。

3. 布线：

使用“Wiring Tools”工具栏进行布线，注意线宽、线距等参数的设置。

可以通过快捷键P+T调出画线功能，方便进行各种线段的绘制。

在布线过程中，可以使用“Design”菜单中的“Rules”选项进行布线规则的设置，如线宽、线距、过孔大小等。

4. 覆铜：

完成布线后，可以通过“Place”菜单中的“Polygon Pour”选项进行覆铜操作，以提高电路板的抗干扰能力和散热性能。

覆铜后，可以通过“O+P”快捷键显示或隐藏铺铜层。

5. DRC检查：

在完成PCB设计后，通过“Tools”菜单中的“DRC”选项进行设计规则检查，确保电路板设计符合规范。

四、BOM物料清单生成

1. 根据原理图输出BOM：

在原理图设计完成后，通过“Reports”菜单中的“Bill of Materials”选项输出BOM物料清单。

2. PCB里利用CAM Manager输出BOM：

在PCB设计完成后，通过“CAM Manager”工具输出BOM物料清单，方便后续的采购和生产。

五、图纸打印与文件转换

1. 图纸打印：

在“File”菜单下选择“Print/Preview”选项进行图纸预览和打印设置。

可以设置打印纸张大小、打印比例等参数，确保打印效果符合要求。

2. 文件转换：

Protel99SE支持将PCB文件转换为CAD文件或其他格式的文件，方便与其他软件进行数据交换和共享。

六、常见问题解决

1. 自动弹出Network License Authorization对话框：

这通常是由于网络许可证配置不正确导致的。可以检查网络许可证的配置文件或联系软件供应商进行解决。

2. 打开PCB板出现十字光标：

这可能是由于PCB文件损坏或版本不兼容导致的。可以尝试修复文件或更新软件版本进行解决。

3. 原理图生成PCB报错：

这可能是由于网络表生成不正确或元件封装不匹配导致的。可以检查网络表和元件封装信息，确保它们正确无误。

通过以上步骤，用户可以快速掌握Protel99SE的使用方法，并利用这款软件进行高效的电路板设计和制作。希望本文能对有兴趣了解Protel99SE使用教程的用户有所帮助。
