R2V转换至CAD的方法

在工程设计与制图领域，将图像中的二维信息精准转化为CAD（计算机辅助设计）文件，是提升工作效率与精度的关键步骤。而R2V（Raster to Vector）软件，正是这一转化过程中的得力助手。它以其强大的图像矢量化功能，帮助无数设计师轻松跨越从扫描图纸到可编辑CAD文件的鸿沟。今天，我们就来深入探讨一下，如何利用R2V实现这一神奇转变，让你的设计之路更加畅通无阻。

一、初识R2V：从图像到矢量的桥梁

在详细介绍R2V如何转CAD之前，让我们先简单了解一下这位“桥梁建筑师”。R2V，全称Raster to Vector Converter，是一款专业的图像矢量化软件。它擅长将扫描的图纸、照片等栅格图像（Raster Image）转换成矢量数据（Vector Data），如线条、多边形等，这些矢量数据可以直接导入CAD软件进行编辑和进一步设计。

相较于栅格图像，矢量数据具有更高的灵活性和精度。无论放大多少倍，矢量图形都能保持清晰度和精确度，这对于工程设计来说至关重要。而R2V正是凭借其强大的矢量化算法和易用性，在众多同类软件中脱颖而出，成为设计师们的首选工具。

二、R2V转CAD：步骤详解

1. 准备阶段：收集与预处理

在使用R2V进行转换之前，首先需要准备好待转化的栅格图像。这通常包括扫描的图纸、手绘草图或任何包含设计元素的照片。确保图像清晰、对比度适中，以便于R2V准确识别并矢量化其中的线条和形状。

如果图像质量不佳，可以使用图像处理软件（如Photoshop）进行预处理，如调整亮度、对比度、去噪等，以提高矢量化效果。

2. 导入R2V：开启矢量化之旅

打开R2V软件，选择“文件”菜单下的“打开”选项，导入预处理后的栅格图像。R2V支持多种图像格式，如JPEG、PNG、TIFF等，因此无需担心兼容性问题。

导入后，R2V会自动显示图像，并允许你通过缩放、平移等操作来查看图像的细节。此时，你可以开始设置矢量化参数，如线条宽度、颜色识别等，以适应不同图像的特点。

3. 矢量化设置：精准捕捉每一笔

R2V提供了多种矢量化模式，如中心线提取、轮廓识别、边缘检测等，以适应不同类型的图像内容。选择合适的模式后，你可以通过调整参数来优化矢量化效果。

例如，在中心线提取模式下，你可以设置线条的平滑度、灵敏度等参数，以确保R2V能够准确捕捉到图像中的线条走向。而在轮廓识别模式下，你可以指定颜色范围或阈值，以便R2V自动识别并矢量化特定颜色的区域。

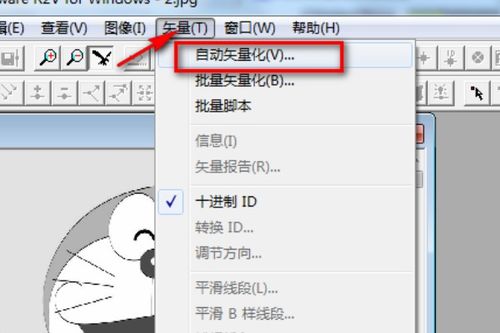

4. 执行矢量化：一键转换

设置好参数后，点击R2V界面上的“矢量化”按钮，软件将开始自动处理图像。这个过程可能需要一些时间，具体取决于图像的大小和复杂程度。在等待期间，你可以继续处理其他任务或查看R2V的矢量化进度。

一旦矢量化完成，R2V将显示一个包含矢量数据的窗口。你可以通过缩放、平移等操作来检查矢量化结果。如果发现有任何问题或需要调整的地方，可以返回矢量化设置阶段进行修改，并重新执行矢量化过程。

5. 导出CAD文件：无缝对接设计流程

当矢量化结果满足你的要求后，就可以将其导出为CAD文件了。在R2V中，选择“文件”菜单下的“导出”选项，然后选择你希望保存的CAD格式（如DWG、DXF等）。R2V支持多种CAD格式，因此你可以根据实际需求进行选择。

导出过程中，你还可以设置一些额外的选项，如图层分配、颜色映射等。这些选项可以帮助你在CAD软件中更好地管理和编辑矢量数据。

三、R2V转CAD：技巧与注意事项

1. 图像处理技巧

在预处理阶段，尽量使用高质量的扫描设备或相机来获取图像，以减少噪声和失真。

如果图像中包含多种颜色或复杂背景，可以使用图像处理软件将其简化为黑白或单色图像，以提高矢量化精度。

对于线条较细或模糊的图像，可以尝试使用图像增强技术（如锐化、边缘增强等）来改善其视觉效果。

2. 矢量化参数调整

在选择矢量化模式时，要根据图像的特点和需求进行选择。例如，对于包含大量曲线和圆弧的图像，可以选择中心线提取模式；而对于需要识别特定颜色区域的图像，则可以选择轮廓识别模式。

在调整参数时，要逐步尝试并观察结果的变化。不要一次性调整过多参数，以免导致矢量化结果失真或无法识别。

如果发现矢量化结果中存在错误或遗漏的线条，可以使用R
