CAD导出高清JPG图片的实用教程

CAD怎么导出JPG格式高清图

在设计工作中，CAD（计算机辅助设计）软件被广泛应用，用于创建和编辑二维及三维的设计图纸。然而，在某些情况下，需要将CAD图纸导出为JPG格式的高清图片，以便在文档、网页或演示文稿中使用。本文将介绍几种常用的方法，帮助用户轻松地将CAD文件转换为JPG格式的高清图片。

方法一：使用迅捷CAD转换器

迅捷CAD转换器是一款在线和本地都可使用的工具，支持将CAD文件转换为多种格式，包括JPG。以下是详细步骤：

1. 在线转换

访问迅捷CAD的官网（[https://www.xunjiecad.com/tools/cad2jpg/](https://www.xunjiecad.com/tools/cad2jpg/)）。

点击“选择文件”，将CAD图纸上传至平台。

在输出格式选项中，选择JPG格式，并设置分辨率、色彩等参数。

点击“开始转换”，等待转换完成，最后点击“下载”按钮保存JPG文件。

2. 本地软件转换

在应用商店搜索并安装迅捷CAD转换器。

打开软件，找到并点击“CAD转图片”功能。

点击“添加文件”或拖动CAD文件到软件中。

选择输出格式为JPG，并调整输出色彩、背景颜色等参数。

点击“全部转换”，转换完成后在指定位置查看JPG文件。

方法二：使用AutoCAD软件自带功能

AutoCAD是广泛使用的CAD软件之一，它自带了将图纸导出为JPG格式的功能。以下是详细步骤：

1. 通过“导出”功能

在AutoCAD中打开需要转换的图纸文件。

在菜单栏中找到“文件”，选择“导出”。

在弹出的对话框中，选择图纸布局，设置JPG格式，并调整分辨率、色彩等参数。

确认设置无误后，点击“保存”按钮，选择保存位置和文件名。

2. 通过“发布”功能

打开CAD文件，确保AutoCAD软件已安装并运行正常。

在菜单栏中找到“文件”，选择“发布”。

在弹出的对话框中，选择想要保存的图纸布局，并在“文件类型”下拉菜单中选择“JPEG图像文件(*.jpg)”。

在“发布范围”中，选择整个图纸或指定区域。

通过调整“分辨率”来控制输出图片的质量。

点击“发布”按钮，选择保存位置和文件名。

方法三：使用第三方CAD转换软件

除了迅捷CAD转换器，市场上还有许多其他专业的CAD转换软件，如AnyCAD Viewer和AutoDWG DWG to Image Converter。以下是使用这两款软件的步骤：

1. AnyCAD Viewer

打开AnyCAD Viewer软件。

在软件界面中，找到并点击“文件”选项。

选择“打开”，然后在弹出的窗口中找到并打开CAD文件。

返回到“文件”选项，选择“导出图片”。

在弹出的窗口中选择JPG作为保存格式，然后点击“保存”。

2. AutoDWG DWG to Image Converter

打开AutoDWG DWG to Image Converter软件。

在软件界面中，找到并点击“添加文件”选项。

在弹出的窗口中找到并选择CAD文件。

回到软件界面，选择输出格式为JPG。

点击“转换”选项，CAD文件将被保存为JPG格式。

方法四：通过打印功能转换

有时，可以利用CAD软件的打印功能，将图纸直接打印为JPG格式的高清图片。以下是具体步骤：

1. 打印为PDF再转换

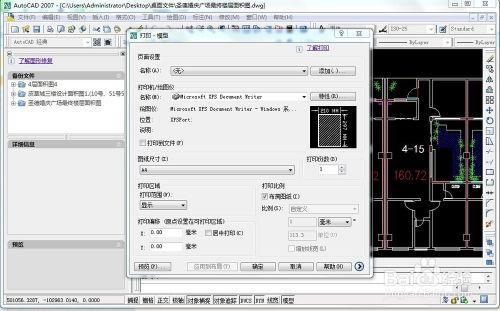

在CAD中按下“Ctrl+P”打开打印对话框。

选择打印成PDF的选项。

点击“窗口”，在CAD中框选图框，确保选择“布满图纸”和“居中打印”。

打印成PDF格式，保存在桌面或其他位置。

使用WPS或其他PDF编辑软件，将PDF格式转换为JPG格式。

2. 直接打印为JPG

在CAD中打开打印对话框，直接选择打印成JPG格式。

选择“实用自定义图纸”。

点击打印机名称旁边的“特性”按钮，进入弹出对话框。

选择“自定义图纸尺寸”，并点击“编辑”按钮。

在编辑选项中，修改参数，确保不改变图框的比例，如A3图框为420*297，可修改为4200*2970（放大10倍）。

在打印选项的“图纸尺寸”中选择刚才修改的参数文件，点击“打印”即可得到高清图片。

方法五：使用截图工具

如果不需要整个图纸，只想截取部分区域，可以使用操作系统自带的截图工具或第三方截图软件。以下是详细步骤：

1. 使用系统自带截图工具

在CAD软件中打开并显示需要截取的图纸。

按下“Print Screen”键截取整个屏幕，或使用“Alt+Print Screen”组合键截取当前活动窗口（即CAD图纸窗口）。

将截图粘贴到图像编辑软件（如Photoshop）中。

进行裁剪、调整等编辑操作后，保存为JPG格式。

2. 使用第三方截图软件

打开CAD文件，确保图纸完全可见。

使用第三方截图软件（如Snagit）来截取CAD图纸的图片。

在截图软件中进行必要的编辑和调整。

保存为JPG格式。

总结

以上介绍了五种将CAD文件导出为JPG格式高清图片的方法，包括使用迅捷CAD转换器、AutoCAD自带功能、第三方CAD转换软件、打印功能以及截图工具。每种方法都有其特点和适用场景，用户可以根据自己的需求和资源选择最合适的方法。无论选择哪种方法，只要掌握了正确的操作步骤，就可以轻松地将CAD图纸转换为JPG格式的高清图片，从而更广泛地分享和使用设计成果。
