LCR表DC偏置是什么意思？

在电子工程和制造业中，LCR表作为一种能够测量电阻（R）、电容（C）和电感（L）的多功能仪器，扮演着至关重要的角色。它通过施加一个已知频率的交流信号到被测元件上，并测量通过该元件的电流和电压，来计算其阻抗（Z）。而在LCR表的使用过程中，经常会遇到“DC偏置”这一概念，特别是在进行电感器的测试时。那么，LCR表的DC偏置到底是什么意思呢？

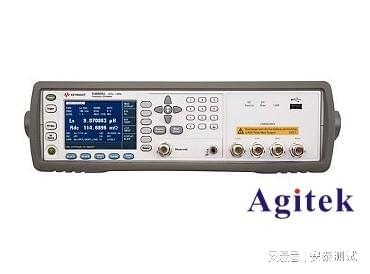

一、LCR表的基本工作原理

LCR表的基本工作原理基于交流阻抗测量。电阻、电容和电感是电子元件的基本属性，它们分别代表了电流流过导体时遇到的阻碍、电荷存储的能力以及电流变化产生磁场的能力。LCR表通过向被测元件施加一个已知频率的交流信号，并测量该元件两端的电压与流过该元件的电流之间的关系，从而计算出元件的阻抗值。这个阻抗值包含了电阻、电容和电感分量，可以根据需要提取出相应的参数。

二、DC偏置的定义与作用

DC偏置（直流偏置）是电子电路中用于设定静态工作点的直流电压或电流成分。其核心作用是确保电路在动态信号输入时能够稳定工作。在LCR表的测试中，DC偏置通常用于模拟实际工作环境中电感器可能受到的直流电流影响，从而评估电感器在不同直流偏置条件下的性能变化。

对于电感器而言，直流偏置的作用主要体现在两个方面。一方面，直流偏置可以改变电感器的电感值。由于电感器通常由铁芯和线圈组成，当流过过多的直流电流时，铁芯材料可能会发生磁饱和现象，导致电感值降低。因此，通过DC偏置测试可以评估电感器在不同直流电流下的电感值变化，从而了解其性能稳定性。另一方面，直流偏置还可以用于模拟电感器在实际电路中的工作状态，帮助工程师更好地理解和预测电感器的性能表现。

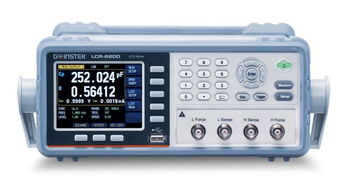

三、LCR表的DC偏置测试方法

在进行LCR表的DC偏置测试时，通常需要使用一个外部直流电源来提供所需的直流偏置电流。同时，为了保护LCR表免受直流电流的影响，还需要在测试电路中加入保护电容器和线圈。然而，随着测试技术的发展，一些新型的LCR测试仪和直流偏置电流源已经能够简化这一测试过程。

例如，Voltech公司生产的DC1000A直流偏置电流源就不需要保护电容器。它通过内置线圈控制LCR测试仪的测试交流信号的分流，从而实现了更加简便和高效的DC偏置测试。在使用这类设备时，只需将LCR测试仪设定为适当的测量条件（如电压和频率），然后连接直流偏置电流源和被测电感器即可进行测试。

四、DC偏置测试的应用场景

DC偏置测试在电子工程和制造业中具有广泛的应用场景。以下是一些常见的应用场景：

1. 电源电路设计：随着电动汽车的普及和数据中心的扩大，电源电路在不断增加。在电源电路设计中，功率电感器作为重要的元件之一，其性能稳定性对于整个电路的性能至关重要。通过DC偏置测试可以评估功率电感器在不同直流偏置条件下的电感值变化，从而优化电源电路的设计。

2. 滤波器设计：滤波器是电子系统中用于选择性地允许特定频率信号通过的组件。在设计滤波器时，精确的电容和电感值对于实现所需的滤波特性至关重要。通过DC偏置测试可以评估电感器在直流偏置条件下的性能变化，从而确保滤波器的设计准确性。

3. 通信系统：在通信系统中，放大器、调制器等有源器件的性能稳定性对于信号的传输质量至关重要。通过DC偏置测试可以评估这些器件在直流偏置条件下的性能变化，从而优化通信系统的设计。

4. 汽车电子：汽车电子系统中包含大量的电子元件和电路，其中许多元件都会受到直流电流的影响。通过DC偏置测试可以评估这些元件在不同直流偏置条件下的性能变化，从而确保汽车电子系统的可靠性和安全性。

五、DC偏置测试的挑战与解决方案

尽管DC偏置测试在电子工程和制造业中具有广泛的应用价值，但在实际操作过程中仍然面临一些挑战。例如，保护电容器和线圈的使用增加了测试的复杂性和成本；同时，直流偏置电流源的稳定性和精度也会影响测试结果的准确性。

为了解决这些问题，可以采取以下措施：

1. 使用高性能的测试设备：选择具有高精度和稳定性的LCR测试仪和直流偏置电流源进行测试，可以确保测试结果的准确性。

2. 优化测试电路：通过优化测试电路的设计，可以减少保护电容器和线圈的使用数量，从而降低测试的复杂性和成本。例如，可以采用集成度更高的测试夹具或测试板来简化测试过程。

3. 自动化测试：通过引入自动化测试系统，可以实现测试过程的自动化和智能化，提高测试效率和准确性。例如，可以使用通过Excel等软件来收发测量仪器的通信指令的插件进行测试自动化。

六、结论

综上所述，LCR表的DC偏置测试在电子工程和制造业中具有广泛的应用价值。通过评估电感器在不同直流偏置条件下的性能变化，可以帮助工程师更好地理解和预测电感器的性能表现，从而优化电路设计和提高产品质量。尽管在实际操作过程中面临一些挑战，但通过采用高性能的测试设备、优化测试电路以及引入自动化测试系统等措施，可以有效解决这些问题并提高测试效率和准确性。随着测试技术的不断发展，相信未来LCR表的DC偏置测试将会更加简便、高效和准确。
