威尔逊WSRD-200智能雷达物位计说明书详解

威尔逊WSRD-200智能雷达物位计是一种高效、精准的测量仪器，广泛应用于对液体、浆料及颗粒料的物位进行非接触式连续测量。它能在温度、压力变化大以及存在惰性气体和挥发物质的复杂工况中，提供稳定、可靠的测量结果。以下是对WSRD-200智能雷达物位计的详细介绍，帮助用户更好地了解和使用这款设备。

一、产品概述

威尔逊WSRD-200智能雷达物位计采用微波脉冲的测量方法，通过天线系统发射和接收极短、能量很低的微波脉冲。这些脉冲以光速运行，其运行时间可以通过电子部件被转换成物位信号。设备内部使用特殊的时间延伸方法，确保在极短时间内实现稳定和精确的测量。即便在工况复杂，存在虚假回波的情况下，利用最新的微处理技术和调试软件，也能准确分析出物料的回波信号。

二、工作原理

1. 微波脉冲的发射与接收：

设备通过天线系统发射微波脉冲。

微波脉冲在物料表面反射后，由天线系统接收。

天线将接收到的反射微波脉冲传输给电子线路。

2. 信号处理：

微处理器对接收到的信号进行处理，识别出微脉冲在物料表面产生的回波。

正确的回波信号识别由智能软件完成，精度可达到毫米级。

3. 距离计算：

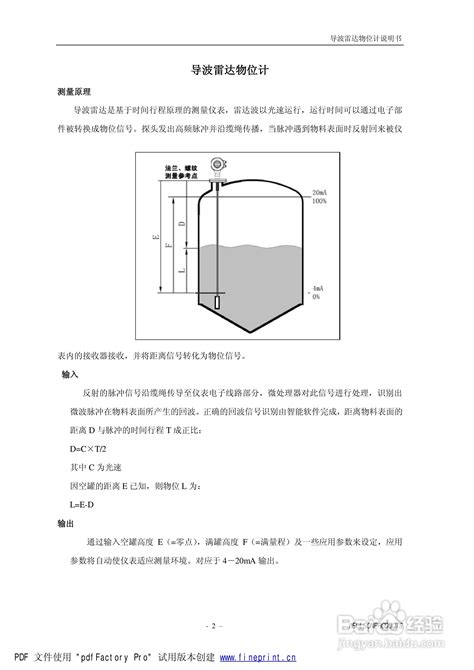

距离物料表面的距离D与脉冲的时间行程T成正比，即D=C×T/2，其中C为光速。

已知空罐的距离E，则物位L为L=E-D。

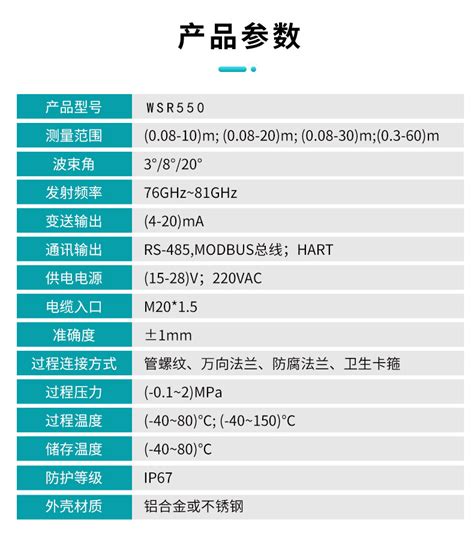

三、产品特点

1. 高精度测量：

设备采用先进的微处理技术和调试软件，确保在复杂工况下实现高精度测量。

测量精度可达毫米级，适用于对测量精度要求较高的场合。

2. 非接触式测量：

采用微波脉冲的测量方法，无需与被测物料直接接触，避免了物料对设备的腐蚀和磨损。

可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

3. 适应性强：

适用于温度、压力变化大以及存在惰性气体和挥发物质的场合。

可对液体、浆料及颗粒料进行连续测量，测量范围广，适用性强。

4. 智能化管理：

设备支持多种调试方式，包括通过显示调整模块、调试软件和HART手持编程器进行调试。

可通过输入空罐高度E、满罐高度F及应用参数来设定，自动使仪表适应测量环境。

四、应用领域

WSRD-200智能雷达物位计广泛应用于各种储罐、反应釜、料仓等容器的物位测量。具体包括：

液体储罐：如水液储罐、酸碱储罐等。

浆料储罐：如各种浆料、悬浮液等。

固体颗粒仓：如原煤、粉煤仓位、焦炭料位等。

储油罐：如小型储油罐、原油、轻油储罐等。

五、安装调试

1. 安装要求：

设备应安装在离罐壁为罐直径1/6处，最小距离为200mm。

不能安装在入料口的上方或中心位置，以避免虚假回波的影响。

在信号波束内，应避免有限位开关、温度传感器等安装物。

罐内如有干涉物件，应采用导波管进行测量。

2. 安装步骤：

确定安装位置，将安装短管固定在容器上。

将雷达天线安装在安装短管上，确保天线指向正确。

连接电缆和电源，进行初步调试。

3. 调试方法：

进入设备的设置参数界面，进行基本设置。

设置高低位和量程，确保测量范围准确。

设置盲区，一般盲区设置为10cm左右，最小为8cm。

根据需要设置物料性质、显示语言、曲线范围等参数。

保存设置，并进行测试，确保设备工作正常。

六、使用注意事项

1. 测量范围：

测量范围从波束触及罐底的那一点开始计算。若罐底为凹型或锥形，当物位低于此点时无法进行测量。

对于低介电常数的介质，在低液位时罐底可见，建议将零点定在低高度C的位置以保证测量精度。

2. 安全距离：

为保证测量精度和安全性，建议在测量范围外设置一段安全距离作为盲区。

3. 泡沫测量：

泡沫既可以吸收微波，又可以将其反射。但在一定的条件下，设备可以进行泡沫的测量。

4. 信号输出：

设备支持4-20mA输出，可根据需要设置信号输出范围。

七、维护保养

1. 定期检查：

定期检查设备的安装和连接情况，确保设备稳固、连接可靠。

检查电缆和天线是否有损坏或老化现象，如有应及时更换。

2. 清洁保养：

定期清洁设备的外壳和天线，避免灰尘和污垢影响测量精度。

避免使用腐蚀性清洁剂，以免损坏设备。

3. 故障处理：

如设备出现故障，应及时停机并联系专业维修人员进行检修。

在维修过程中，应遵守相关安全操作规程，确保人身和设备安全。

八、产品优势

1. 抗干扰能力强：

设备采用先进的抗干扰技术，能在复杂工况下稳定工作。

2. 小盲区设计：

盲区设计小，提高了测量的准确性和可靠性。

3. 智能化调试：

支持多种调试方式，调试过程简单快捷。

4. 多种输出方式：

支持4-20mA输出和蓝牙输出等多种输出方式，满足不同应用需求。

威尔逊WSRD-200智能雷达物位计以其高精度、高稳定性、强适应性等特点，广泛应用于各种物位测量场合。通过正确的安装、调试和维护保养，可以确保设备长期稳定工作，为用户提供可靠的测量数据。希望本说明书能帮助用户更好地了解和使用这款设备，如有任何疑问或需要帮助，请随时联系我们。
