液晶显示器电源板维修指南

液晶显示器电源板维修教程

液晶显示器作为现代家庭和办公中不可或缺的电子设备，其电源板是其正常运行的关键部件之一。电源板一旦出现故障，将直接影响显示器的正常工作。本文将详细讲解液晶显示器电源板的维修教程，帮助大家理解电源板的工作原理，掌握常见故障的诊断和维修方法。

一、电源板工作原理

液晶显示器的电源板主要负责将输入的交流电（AC）转换为直流电（DC），并提供稳定的电压供给显示器内的其他电路。电源板的工作原理可以分为以下几个阶段：

1. 副电源启动：液晶电源通电后，副电源首先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。

2. 待机与开机：当按下“待机”键后，CPU输出开机电平，功率因数校正（PFC）电路开始工作。PFC电路将+300V脉动直流电压转换成正常的直流电压（+375V至+400V）。

3. 主电源启动：PFC电路工作后，主开关电源的脉宽振荡器开始工作，主开关变压器次级输出+12V、+24V等电压，整机进入正常工作状态。

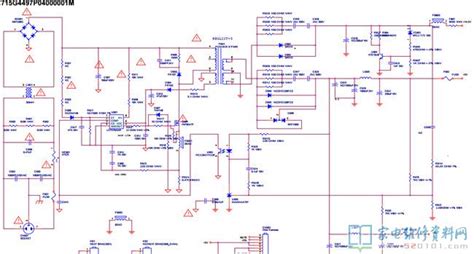

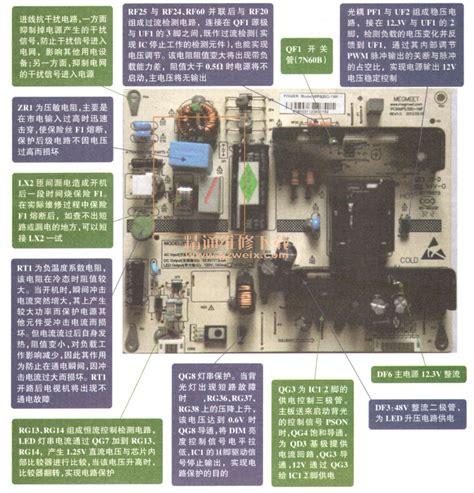

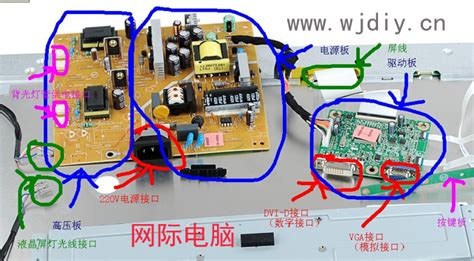

二、电源板结构与关键元件

1. PFC电路：PFC电路的主要功能是提高功率因数，减少谐波电流，对电网的污染较小。它通过控制开关器件，将整流后的+300V电压升高到+375V至+400V。

2. 主开关电源：主开关电源包括脉宽振荡器、主开关变压器、整流二极管和滤波电容等元件。它通过PWM（脉宽调制）技术，将输入的直流电压转换为显示器所需的各组直流电压。

3. 输出电压：40英寸以下的液晶显示器通常输出+5V、+12V、+24V三组电压；40英寸以上的则通常输出+5V、+12V、+18V、+24V四组电压。其中，+5V为待机电压，+12V供给数字板，+18V供给伴音电路，+24V供给背光板。

三、常见故障及检修方法

1. 开机无反应

开机无反应通常是由于电源板没有正常工作引起的。可以按以下步骤进行检修：

1. 检查保险管：首先确认保险管是否完好。若保险管损坏，说明电源板内部存在短路或过载现象。

2. 测量大滤波电容：测量大滤波电容两端的电压，正常情况下应为+375V至+400V。若测得电压为+300V，则说明PFC电路未工作，需要检查PFC振荡集成电路。

3. 检查开关管和整流二极管：如果保险管完好，需检查PFC校正电路中的开关管和整流二极管是否损坏。

2. 输出电压异常

输出电压异常通常表现为电压偏高或偏低，可以按以下步骤进行检修：

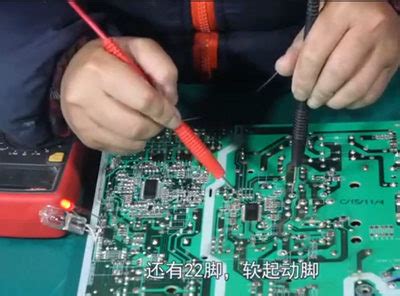

1. 测量各组输出电压：使用万用表测量各组输出电压，比较实际输出与标准值的差异。

2. 检查取样电阻和稳压放大器：直流输出、取样电阻、误差取样放大器（如TL431）、光耦合器和电源控制芯片共同构成了一个闭合的控制环路。输出电压异常通常是由于取样电阻变值、稳压放大器或光耦合器不良引起的。

3. 检查整流二极管和滤波电容：输出电压端整流二极管和滤波电容失效也会导致输出电压异常。可以通过代换法判断这些元件的好坏。

3. 过流和过压保护

过流和过压保护是电源板常见的保护机制。当检测到电流或电压异常时，电源板会自动关闭以保护其他元件。可以按以下步骤进行检修：

1. 断开保护电路：在维修时，可以暂时断开过流和过压保护电路，以判断故障是否由保护电路引起。

2. 测量开关电源负载：若断开保护电路后电压恢复正常，说明故障可能是由于负载过重或短路引起的。此时，应断开所有负载，逐一排查。

3. 检查开关管和变压器：开关管和变压器的性能下降也会导致过流和过压保护。需要检查这些元件的性能是否正常。

4. 维修技巧和注意事项

1. 电源板独立维修：电源板可以从显示器上摘下独立维修。维修时，可以将开关机控制电路的三极管C、E短接，或将一只1.5K左右的电阻与副电源的+5V输出端相连，使整机处于开机状态，各路电压均有输出。

2. 作假负载：在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载时，主开关电源才进行正常工作。因此，在维修时可以在+24V输出端接一个电动自行车36V灯泡作假负载，或在+12V输出端接一个摩托车灯泡作假负载。

3. 注意散热片：电源板上贴有黄色三角形标记的散热片及其下面的电路均为热地，不能直接用手接触。任何检测设备都不能直接跨接在热地和冷地之间。

4. 开机前检查：在开机前，应先确认有无炸件、电容鼓包现象。如有，应先更换并把相关的器件全部都测量一遍。更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡，以防止再次炸件。

5. 整流二极管要求：主开关电压+24V或+12V的输出电流较大，对整流二极管要求较高。一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。

四、维修案例

案例一：开机无反应

1. 现象：一台40英寸液晶显示器，开机无反应。

2. 检修过程：

检查保险管，发现保险管损坏。

更换保险管后，测量大滤波电容两端电压，发现电压为+300V，说明PFC电路未工作。

检查PFC振荡集成电路，发现集成电路损坏。

更换PFC振荡集成电路后，开机正常。

案例二：输出电压偏低

1. 现象：一台32英寸液晶显示器，开机后显示亮度偏低。

2. 检修过程：

测量各组输出电压，发现+24V输出电压偏低。

检查+24V输出端的整流二极管和滤波电容，发现滤波电容失效。

更换滤波电容后，输出电压恢复正常。

五、总结

液晶显示器电源板的维修需要掌握其工作原理和常见故障的诊断方法。通过本文的学习，希望读者能够了解电源板的基本结构和工作流程，掌握开机无反应、输出电压异常、过流和过压保护等常见故障的处理方法。同时，在维修过程中要注意安全，避免直接接触热地和冷地之间的电路。希望本文对大家有所帮助，能够在实际维修中提高效率和准确性。
