怎样用MATLAB轻松绘制精准的等高线图？

在数据可视化的广阔领域中，等高线图是一种重要的二维表示方式，它通过连接具有相同值的点来创建一系列曲线，主要用于展示三维数据中的高度或强度变化。MATLAB作为一款强大的数学和科学计算软件，提供了丰富的函数和工具来绘制等高线图，使得数据的可视化分析变得简单而高效。本文将详细介绍如何在MATLAB中绘制等高线，从基础操作到高级技巧，旨在为读者提供一份全面且实用的指南。

一、等高线绘制基础

1. 数据准备

等高线绘制的第一步是准备数据。数据通常以矩阵形式存储，表示x-y平面上的高度值。在MATLAB中，可以通过多种方式生成或导入数据，例如使用内置函数peaks生成测试数据，或者从文件（如CSV、TXT等）中导入实际数据。

```matlab

% 使用peaks函数生成测试数据

[x, y, z] = peaks(30);

```

2. 基本等高线绘制

MATLAB提供了contour函数来绘制等高线。其基本调用格式为contour(x, y, z, n)，其中x和y是网格点的坐标矩阵，z是对应的高度矩阵，n表示等高线的条数。如果省略x和y，MATLAB会自动根据z矩阵的大小生成一个二维网格。

```matlab

% 绘制基本的二维等高线图

contour(x, y, z, 8);

```

此外，MATLAB还支持三维等高线图的绘制，使用contour3函数。该函数与contour函数类似，但生成的是具有三维效果的等高线图。

```matlab

% 绘制三维等高线图

contour3(x, y, z, 8);

```

3. 填充等高线图

除了基本的等高线图，MATLAB还提供了contourf函数来绘制填充等高线图。该函数会填充等高线之间的区域，使图形更具立体感。

```matlab

% 绘制填充等高线图

contourf(x, y, z, 8);

```

二、等高线绘制技巧

1. 自定义等高线

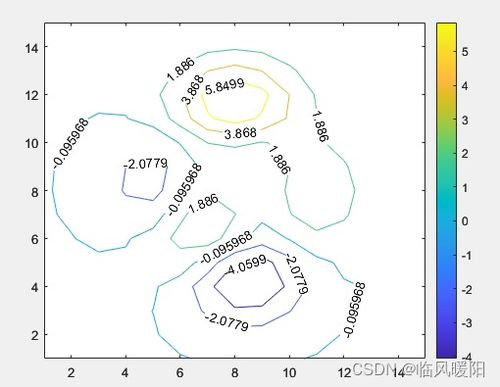

MATLAB允许用户自定义等高线的线型、颜色以及标注。例如，可以使用LineSpec参数指定等高线的线型和颜色，使用clabel函数为等高线添加高度标注。

```matlab

% 绘制并标注等高线图

[C, h] = contour(x, y, z, 8);

clabel(C, h);

```

此外，还可以通过Name,Value对组参数进一步自定义等高线图的属性，如设置颜色图例、标签间距等。

```matlab

% 自定义等高线图属性

contour(x, y, z, 8, 'LineColor', 'r', 'LineWidth', 2);

colorbar;

clabel(C, h, 'LabelSpacing', 1000);

```

2. 数据插值与去噪

在实际应用中，原始数据可能不规则或有缺失值。为了生成平滑的等高线，需要对数据进行插值和去噪。MATLAB提供了多种插值函数，如interp2、griddata等，以及去噪函数，如medfilt2、wiener2等。

```matlab

% 使用线性插值填充缺失值

[xq, yq] = meshgrid(linspace(min(x), max(x), 100), linspace(min(y), max(y), 100));

z_interp = interp2(x, y, z, xq, yq, 'linear');

contour(xq, yq, z_interp, 8);

```

3. 等高线美化

为了提高可视化效果，可以对等高线图进行美化。例如，可以调整等高线的间隔和密度，自定义颜色图例，以及添加图例和标题等。

```matlab

% 调整等高线间隔和密度

contour(x, y, z, 20);

% 自定义颜色图例

colormap(jet);

colorbar;

% 添加标题和图例

title('等高线图');

legend('Height');

```

三、等高线绘制实践

1. 地形图绘制

地形图是高程数据的可视化表示，通常使用等高线图来展示地形的起伏变化。MATLAB提供了demdata函数来读取DEM（数字高程模型）数据，并使用contour函数生成等高线图。

```matlab

% 读取DEM数据并生成等高线图

[x, y, z] = demdata('mountains');

contour(x, y, z, 20);

title('地形等高线图');

colorbar;

```

2. 气象图绘制

气象数据如温度、气压、风速等也可以通过等高线图进行可视化。在绘制气象图时，首先需要导入气象数据并进行预处理，然后使用contour函数生成等高线图。

```matlab

% 假设气象数据已导入为矩阵T（温度）

[X, Y] = meshgrid(linspace(-100, 100, 100), linspace(-50, 50, 50));

T = peaks(100); % 使用peaks作为示例数据

contour(X, Y, T, 10);

title('气象等高线图（温度）');

colorbar;

```

3. 三维等高线可视化

MATLAB不仅支持二维等高线图的绘制，还支持三维等高线图的可视化。通过使用surf、meshgrid和contour3等函数，可以生成具有三维效果的等高线图。

```matlab

% 生成三维数据

[X, Y, Z] = peaks(50);

% 绘制三维等高线图

figure;

hold on;

surf(X, Y, Z, 'FaceAlpha', 0.5); % 绘制三维表面图，设置透明度

contour3(X, Y, Z, 10, 'k'); % 绘制三维等高线图，设置颜色为黑色

xlabel('X轴');

ylabel('Y轴');

zlabel('Z轴');

title('三维等高线图');

colorbar;

```

四、总结

MATLAB作为一款功能强大的数学和科学计算软件，提供了丰富的函数和工具来绘制等高线图。从基础操作到高级技巧，用户可以轻松地实现数据的可视化分析。通过本文的介绍，读者可以掌握如何在MATLAB中绘制等高线图，包括数据准备、基本绘制、自定义与美化以及实际应用等方面的内容。希望本文能够为读者提供一份全面且实用的指南，帮助读者更好地理解和应用MATLAB的等高线绘制功能。
