SMART PLC如何调用PUT/GET向导

SMART PLC（可编程逻辑控制器）在工业自动化和控制系统中扮演着重要角色。S7-200 SMART PLC是西门子自动化产品系列中的一款，其强大的功能和易用性使其成为工业自动化领域的首选。在SMART PLC的编程和配置过程中，PUT/GET向导是一个非常有用的工具，它可以帮助用户轻松实现PLC之间的数据交换。本文将详细介绍SMART PLC如何调用PUT/GET向导，以便用户能够全面了解和掌握这一功能。

一、PUT/GET向导概述

PUT/GET向导是STEP 7 Micro/WIN SMART软件中的一个功能，用于简化PLC之间的数据通信。PUT操作用于将数据写入远程PLC，而GET操作则用于从远程PLC读取数据。通过PUT/GET向导，用户可以快速创建和配置PLC之间的通信连接，而无需编写复杂的通信程序。

二、准备工作

在调用PUT/GET向导之前，用户需要确保以下条件已经满足：

1. 软件安装：已经安装了STEP 7 Micro/WIN SMART软件，并且软件版本支持PUT/GET向导功能。

2. 网络连接：SMART PLC之间已经建立了网络连接，可以通过以太网进行通信。

3. IP地址配置：确保参与通信的PLC的IP地址在同一网段内，以便它们能够相互识别和通信。

三、调用PUT/GET向导的步骤

1. 启动PUT/GET向导

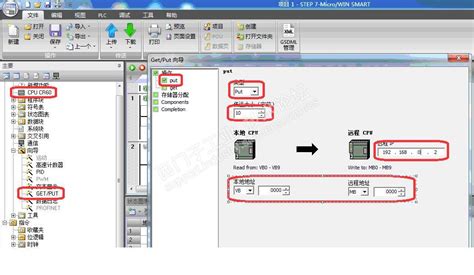

打开STEP 7 Micro/WIN SMART软件，并在菜单栏中找到“工具”选项。在“工具”菜单中，选择“向导”区域，然后点击“Get/Put”按钮，启动PUT/GET向导。

2. 添加PUT/GET操作

在PUT/GET向导界面中，用户可以添加多个PUT/GET操作。点击“添加”按钮，为每一个操作命名并添加注释。例如，可以添加一个名为“Operation1”的GET操作，用于从远程PLC读取数据；再添加一个名为“Operation2”的PUT操作，用于向远程PLC写入数据。

3. 配置PUT/GET操作

接下来，用户需要配置PUT/GET操作的详细参数。这包括：

操作类型：选择PUT或GET操作。

通信数据长度：设置要传输的数据长度，以字节为单位。

远程CPU的IP地址：输入远程PLC的IP地址，确保该地址与本地PLC在同一网段内。

本地CPU的通信区域和起始地址：选择本地PLC用于通信的数据区域（如VB、IB、QB、MB等），并指定起始地址。

远程CPU的通信区域和起始地址：选择远程PLC用于通信的数据区域和起始地址。

4. 分配存储器地址

配置完PUT/GET操作后，用户需要为这些操作分配存储器地址。在PUT/GET向导的存储器地址分配界面中，用户可以点击“建议”按钮，让向导自动分配地址。也可以手动分配地址，但需要确保地址不与程序中已经占用的地址重复，以避免冲突。

5. 生成网络读写指令

配置完所有参数并分配好存储器地址后，用户可以点击“生成”按钮，生成网络读写指令以及符号表。这些指令将用于在PLC程序中实现PUT/GET操作。

6. 调用网络读写指令

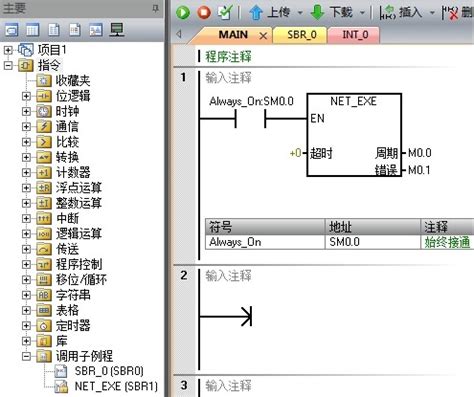

在主程序中，用户需要调用向导生成的网络读写指令。这通常是通过调用一个子程序来实现的，该子程序包含了PUT/GET操作的所有配置和参数。用户需要在主程序的适当位置（如每个扫描周期的开始处）调用这个子程序，以确保PUT/GET操作能够正常执行。

四、PUT/GET操作实例

为了更好地理解PUT/GET向导的使用，以下提供一个简单的实例：

假设有两台S7-200 SMART PLC，分别为PLC1和PLC2。用户希望从PLC1读取一些数据到PLC2，并将一些数据从PLC2写入到PLC1。

1. 配置PLC1的GET操作：

在PUT/GET向导中添加一个GET操作。

设置操作类型为GET。

设置通信数据长度为所需读取的数据的字节数。

输入PLC2的IP地址。

选择本地PLC1的通信区域和起始地址（如VB10）。

选择远程PLC2的通信区域和起始地址（如VB0）。

2. 配置PLC1的PUT操作：

在PUT/GET向导中添加一个PUT操作。

设置操作类型为PUT。

设置通信数据长度为所需写入的数据的字节数。

输入PLC2的IP地址。

选择本地PLC1的通信区域和起始地址（如VB20）。

选择远程PLC2的通信区域和起始地址（如VB10）。

3. 配置PLC2的GET和PUT操作：

在PLC2上重复上述步骤，但需要注意的是，PLC2的GET操作应读取PLC1的数据，而PUT操作应写入PLC1的数据。因此，需要相应地调整IP地址和数据区域的配置。

4. 生成并调用网络读写指令：

在两台PLC上分别生成网络读写指令。

在主程序中调用这些指令，确保在每个扫描周期中执行。

五、注意事项

在使用PUT/GET向导时，用户需要注意以下几点：

网络延迟：网络通信可能会存在延迟，因此在编写程序时需要考虑到这一点，以避免因等待通信结果而导致程序运行缓慢或不稳定。

数据格式：确保发送和接收的数据格式一致，以避免数据解析错误。

安全性：在工业生产环境中，网络安全是非常重要的。用户需要确保网络通信的安全性，防止数据泄露或被恶意篡改。

错误处理：在程序中添加错误处理逻辑，以便在通信失败或数据错误时能够及时采取措施。

六、总结

PUT/GET向导是SMART PLC中一个非常有用的功能，它可以帮助用户轻松实现PLC之间的数据交换。通过本文的介绍，用户应该能够全面了解和掌握SMART PLC如何调用PUT/GET向导的方法。希望这些信息能够对用户在工业自动化和控制系统的设计和实施过程中提供帮助。
